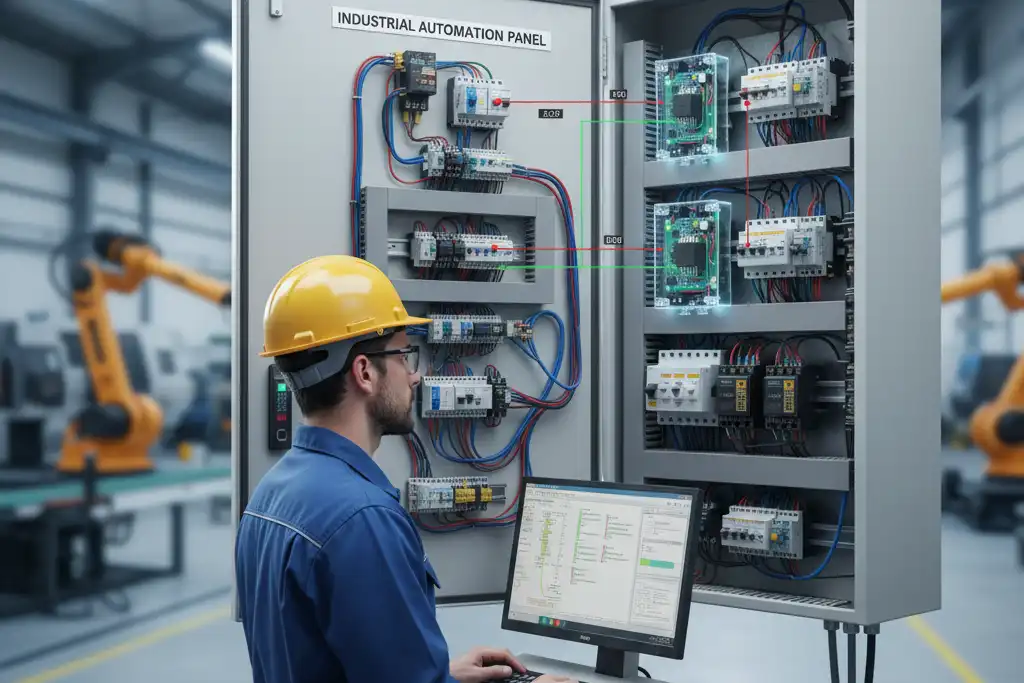

Приложение на реле за време в индустриалния контрол: казуси и решения

Съвременната индустрия се основава на ефективност и безопасност. Това не се случва случайно. Те идват от прецизен контрол. Зад безброй автоматизирани процеси стои скрит проводник: времето. Без точен график производствените линии се провалят. Оборудването се поврежда. Безопасността е компрометирана.

В центъра на това управление се намира релето за време. Нарича се още реле за забавяне на времето. Просто казано, релето за време е контролно устройство, което включва или изключва верига след зададен период. Основната му задача е да добави специфично, регулируемо забавяне към електрическа последователност.

Това ръководство надхвърля основната теория. Той изследва многостранните приложения на релетата за време в промишленото управление. Ще ви покажем реални казуси и експертни прозрения. Ще видите как работят в автоматизирани производствени линии, усъвършенствано управление на мотори, интелигентни системи за осветление и критични вериги за безопасност. Нашата цел е да дадем на инженерите и техниците пълно, практическо разбиране.

Разбиране на основите на релето за време

За да разберем разширените употреби, първо се нуждаем от солидни основи. Трябва да знаете какво представляват релетата за време, защо са важни и техните основни типове. Това знание е от съществено значение за всеки професионалист в системите за управление. Този раздел ви дава предисторията, от която се нуждаете.

Необходимостта от прецизно синхронизиране

В индустриалната автоматизация лошият момент струва пари. Това не е просто малък проблем. Поредица, която е изключена за част от секундата, може да задръсти машини. Може да развали продуктите. Може да създаде опасни ситуации. Общият ефект е по-ниска ефективност, повече износване на оборудването и сериозни рискове за безопасността.

Доброто, точно определяне на времето носи огромни ползи. Позволява комплексни подобрения на процесите. Това води до по-висока производителност и по-добро качество. Спестява енергия, като включва оборудването само когато е необходимо. Най-важното е, че създава основата за по-безопасни машини и оператори.

Глобалният пазар за индустриална автоматизация доказва това. Предвижда се да достигне над 350 милиарда долара до 2028 г. В основата му са прецизни контролни компоненти като релета за време. Този растеж идва от постоянния стремеж към по-ефективни, надеждни и по-безопасни операции.

Основни функции на реле за време

Има много варианти, но повечето релета за време работят на няколко основни принципа. Когато сигнал за задействане (обикновено напрежение) бъде приложен или премахнат, вътрешен таймер започва отброяването. След като изтече предварително зададеното време, вътрешен ключ (контактите) променя състоянието. Той или отваря, или затваря отделна електрическа верига.

За да изберете правилното устройство, трябва да разберете основните функции за синхронизация. Най-често срещаните типове лесно се различават по това кога започва периодът на синхронизиране и как се държат изходните контакти.

Реле за време. Казуси

Теорията ви казва „какво“, но реалните казуси ви показват „как“ и „защо“. Този раздел се потапя в конкретни,-сценарии от реалния свят. Той демонстрира критичната роля на релетата за време в ключови индустриални сектори. Ще използваме рамка „Проблем-Решение-Резултат“, за да покажем тяхната стойност.

Автоматизация и производствени линии

Сценарият:Линията за бутилиране се нуждае от операция „Изберете, поставете и натиснете“. Роботизирана ръка избира капачка, поставя я върху бутилка и механизъм я притиска на място, преди бутилката да се придвижи надолу по конвейера.

Предизвикателството:Последователността трябва да е идеална. Грайферът трябва да освободи капачката, преди да се активира пресата. Конвейерът трябва да остане неподвижен, докато процесът на затваряне приключи напълно. Всяка грешка в синхронизирането причинява неправилно подравнени капачки, повредени продукти и скъпи спирания на линията.

Решението:Множество релета за време контролират последователността с точно време. Сензор, който потвърждава, че бутилката е на място, стартира цикъла.

Първо, реле за включване с интервал контролира пневматичния грайфер. Той се активира за точно време, например 0,5 секунди, за да постави сигурно капачката и след това да я освободи. Това предотвратява смущения при следващата стъпка.

В същото време сензорът "бутилка на място" задейства пресата за затваряне. Сензор на пресата потвърждава, когато затварянето приключи. Този сигнал "завършване на капачката" задейства реле за забавяне на включване-, свързано към контролера на мотора на конвейера.

Релето за забавяне на включване-е настроено за кратък период от време, може би 0,2 секунди. Това гарантира, че пресовият механизъм е напълно изтеглен назад. Едва след това забавяне релето включва конвейера, премествайки следващата бутилка на позиция.

Резултатът:Това приложение на реле за време създава перфектна, повторяема последователност. Продуктовите отпадъци са почти елиминирани. Производствената линия постига максимална производителност. Опростената, здрава природа на релетата гарантира висока надеждност в среда с високи-цикли.

Разширено управление на двигателя

Сценарият:Стартиране на голям (като 75 kW) три-фазен асинхронен двигател, който задвижва главен въздушен компресор за производствено предприятие.

Предизвикателството:Големите асинхронни двигатели черпят огромен стартов ток, когато се стартират директно през линията (Директен-On-Линен старт). Този ток, често 6-8 пъти по-голям от нормалния работещ ток, може да причини значителен спад на напрежението в електрическата мрежа на съоръжението. Това падане може да наруши чувствителната електроника, да задейства други прекъсвачи и да постави огромно механично и електрическо напрежение върху самия двигател.

Решението:Стартер със звезда-триъгълник (Y-Δ) се използва за намаляване на стартовия ток. Този метод изисква прецизно превключване. Това е идеалното приложение на релето за време.

Специално реле за време звезда-делта управлява цялата последователност на стартиране-. При натискане на бутона за стартиране релето незабавно включва главния контактор и звездния контактор. Това свързва намотките на двигателя в конфигурация „звезда“. Това намалява стартовото напрежение и ограничава стартовия ток до около една-трета от директния старт.

Релето за време започва обратното броене-закъснение по едно и също време. Това забавяне се задава въз основа на характеристиките на двигателя, обикновено 8-12 секунди. Това позволява на двигателя да ускори до около 75-80% от пълната си скорост.

След като изтече предварително зададеното време, логиката на релето за време извършва критично действие в две-стъпки. Първо, той изключва звездния контактор. След това, след много кратко забавяне на прехода от 50-100 милисекунди (често вградено в релето), той включва делта контактора. Тази кратка пауза е от решаващо значение за предотвратяване на моментно късо съединение между фазите на мощността звезда и триъгълник.

При включен делта контактор, намотките на двигателя се преконфигурират в "делта" връзка. Това прилага пълно мрежово напрежение за нормална работа.

Резултатът:Моторът стартира гладко с много по-малко потребление на ток. Това предпазва намотките на двигателя от термичен и механичен удар. Той удължава живота на двигателя и предотвратява разрушителни спадове на напрежението в електрическата мрежа на завода.

Интелигентно управление на осветлението

Сценарият:Управление на осветителната система в склад от 100 000-квадратни-фута с отделни зони за изпращане, получаване и дългосрочно съхранение.

Предизвикателството:Ръчното включване и изключване на осветлението в такова голямо съоръжение е неефективно и ненадеждно. Оставянето на разряд с висок-интензитет (HID) или LED високо-светлини включени в празни зони губи хиляди долари в разходи за енергия годишно. Това също намалява експлоатационния живот на телата.

Решението:Създава се автоматизирана система за управление на осветлението чрез комбиниране на релета за време на изключване-Delay с пасивни инфрачервени (PIR) сензори за движение във всяка зона.

В дадена зона сензорът за движение е свързан към тригера на реле за изключване-закъснение. Контактите на релето управляват контактор за осветление, който захранва светлините за цялата тази зона.

Когато мотокар или служител навлезе в зоната, сензорът за движение засича движението. Той изпраща сигнал към релето за време. Контакторът за осветление се включва моментално, включвайки светлините за незабавна видимост и безопасност.

Ключовата функция се изпълнява, когато зоната е празна. Сензорът за движение вече не отчита движение. Сигналът му към релето за време се премахва. Това е моментът, в който започва функцията за синхронизиране на релето Off-Delay.

Релето е настроено на предварително определено време, например 15 минути. Той държи контактите си затворени-и светлините включени-за цялото това време. Ако някой -влезе отново в зоната през това време, сензорът за движение нулира процеса. Ако зоната остане празна за пълните 15 минути, таймерът на релето изтича. Контактите му се отварят и контакторът за осветление се изключва, като осветлението се изключва автоматично.

Резултатът:Тази система води до огромно намаляване на потреблението на енергия, често с 50% или повече. Това осигурява бърза възвращаемост на инвестицията. Той също така удължава живота на лампите и баластите, като намалява ненужното време на изгаряне. Процесът е напълно автоматизиран. Това създава изключително надеждно решение за управление на енергията със свободни- ръце.

Критични системи за безопасност

Сценарият:Голяма хидравлична преса, използвана за формоване на метал, се нуждае от система за управление с две{0}} ръце, за да защити оператора.

Предизвикателството:Пресата упражнява огромна сила. Случаен цикъл, докато ръцете на оператора са в областта на матрицата, би причинил катастрофално нараняване. Системата за безопасност трябва да гарантира, че операторът активно и целенасочено използва двете си ръце, за да стартира цикъла на машината. Това ги държи далеч от точката на работа.

Решението:Използва се специализирано предпазно реле за време, по-специално реле за управление с две{0}}ръки. Това не е стандартно реле за време, а специално-изградено защитно устройство, което използва прецизно време за своята логика.

Системата има два бутона, разположени на достатъчно разстояние един от друг, така че да не могат да бъдат натиснати с една ръка. И двата бутона са свързани към входовете на дву-релето за ръчно управление. Предпазните-изходни контакти на релето са свързани последователно с главната контролна верига на пресата.

Вътрешната синхронизираща верига на релето създава критично състояние: двата бутона трябва да бъдат натиснати почти едновременно, обикновено в рамките на прозорец от 0,5 секунди.

Ако оператор натисне и задържи един бутон, след което се опита да натисне втория бутон след изтичане на прозореца от 0,5 секунди, логиката на релето няма да позволи изход. Това проваля всеки опит за заобикаляне на функцията за безопасност чрез натискане на един бутон. И двата бутона трябва да бъдат освободени и след това отново натиснати едновременно, за да започне нов машинен цикъл.

Освен това, ако някой от бутоните бъде освободен по време на опасния ход на пресата надолу, релето веднага ще отвори изходните си контакти, спирайки машината.

Резултатът:Това приложение води до стабилна, отказоустойчива-система, която е изключително трудна за победа. Отговаря на стриктни стандарти за безопасност на машините като ISO 13851 („Д-устройства за управление с две ръце“). Това използване на предпазно реле,-базирано на времето, осигурява високо ниво на защита на оператора. Той предотвратява сериозни наранявания и гарантира съответствие с нормативните изисквания.

Избор на правилното реле за време

Изборът на правилното реле за време е толкова важен, колкото и разбирането на приложението му. Лошият избор може да доведе до ненадеждна работа, ранен отказ или дори опасни условия. Това-по-ръководство предоставя рамка за вземане на информирано решение.

Стъпка 1: Идентифицирайте функцията за синхронизация

Първата и най-важна стъпка е да се определи необходимата контролна логика. Обърнете се към основните функции: On-Delay, Off-Delay, Interval On, или Flasher.

Процесът има ли нужда от забавяне преди да започне? Използвайте реле за-включване. Трябва ли дадено действие да продължи известно време, след като машината се изключи? Решението е реле за изключване-закъснение.

Помислете дали едно реле със специална функция е достатъчно. За по-сложни нужди или за стандартизиране на инвентара, много-функционалното реле за време може да бъде-рентабилен избор. Тези устройства ви позволяват да избирате от няколко режима на синхронизиране с помощта на прост диск или превключвател.

Стъпка 2: Определете напрежението и номиналните стойности

Релето трябва да е съвместимо с електрическата среда, в която работи. Това включва две ключови спецификации.

Първо е управляващото напрежение. Това е напрежението, приложено към бобината на релето (често клеми A1 и A2), за да го захранва и да стартира функцията за синхронизация. Общите стойности включват 24V DC, 24V AC, 120V AC и 230V AC. Прилагането на грешно напрежение ще разруши релето.

На второ място е натоварването на контактите. Това определя максималното напрежение и ток, които вътрешният превключвател на релето може да обработва. Например, рейтинг "10A при 250V AC" означава, че контактите могат безопасно да превключват до 10 ампера ток в 250-волтова AC верига. Винаги избирайте реле, чиято номинална стойност на контакта удобно надвишава изискванията на товара, който ще превключва. Това гарантира дълъг експлоатационен живот.

Стъпка 3: Определете времевия диапазон

След това определете времето за забавяне, което вашето приложение изисква. Релетата за време се предлагат с широк набор от регулируеми диапазони.

Някои предлагат много кратки забавяния, като например 0,1 секунди до 10 секунди. Те са идеални за бързо-последователност. Други предоставят много дълги диапазони, като 1 минута до 100 часа. Те са подходящи за процеси като периодично смазване или дълготрайни-тестове.

Изберете модел, при който необходимата ви зададена точка попада удобно в средата на регулируемия диапазон. Това обикновено осигурява по-добра точност на настройката, отколкото използването на стойност в най-високия или долния край на циферблата.

Стъпка 4: Вземете предвид физическите фактори

Физическите и екологичните характеристики на инсталацията са от решаващо значение за-дългосрочната надеждност.

Помислете за стила на монтаж. Ще бъде ли монтирано релето на стандартна DIN шина в контролен шкаф? Или трябва да се монтира панел-на вратата на заграждение? Щеп-релетата с основа за гнездо също са често срещани. Те позволяват много бърза подмяна, без да се нарушава окабеляването.

Оценете наличното пространство. Релетата се предлагат в различни размери, от ултра-тънки 6 mm модели до по-големи, много-функционални устройства.

Накрая проверете екологичните спецификации. Обърнете внимание на работния температурен диапазон, за да сте сигурни, че е подходящ за местоположението. Ако релето ще бъде изложено на прах или влага, потърсете подходящ рейтинг IP (защита от проникване), като IP67 за висока защита.

Стъпка 5: Оценете сертификатите

За професионални и безопасни инсталации винаги използвайте компоненти, които отговарят на признатите индустриални стандарти.

Потърсете сертификационни знаци върху продукта или листа с данни. Маркировки като CE (за Европа), UL (за Съединените щати) и CSA (за Канада) показват, че продуктът е тестван и отговаря на основните стандарти за безопасност и качество. Директивата RoHS посочва ограничението за опасни вещества.

За специфични приложения, особено безопасността на машината, допълнителните сертификати са задължителни. Реле за-време с оценка за безопасност, използвано в критична система, трябва да отговаря на специфични стандарти (като SIL или PL оценки), за да бъде съвместимо.

Инсталиране и отстраняване на неизправности

Правилната инсталация е в основата на надеждна система за управление. Дори и най-добрите компоненти ще се повредят, ако са инсталирани неправилно. Този раздел предоставя най-добри-практики на експертно ниво и кратко ръководство за отстраняване на често срещани проблеми въз основа на години опит на място.

Най-добри практики за инсталиране

Винаги четете електрическата схема. Тази проста стъпка предотвратява най-честите грешки при инсталиране. Диаграмата обикновено се отпечатва отстрани на релето. Той ясно показва клемите за управляващо напрежение (A1/A2), тригерните сигнали и общите, нормално отворени (NO) и нормално затворени (NC) контакти.

Използвайте правилния диаметър на проводника и настройките на въртящия момент. Размерът на проводника трябва да е подходящ за тока на веригата на натоварване. Разхлабените клемни връзки са основен източник на повреда. Те създават топлина и могат да доведат до прекъсване на работата. Затегнете клемните винтове до указания от производителя въртящ момент с помощта на калибрирана отвертка.

Отделно управление и захранване. Не прекарвайте проводници за управление с ниско-напрежение (като 24V DC задействащ сигнал) в същия тръбопровод или проводник като кабелите за високо{3}}мощни променливотокови двигатели. Електромагнитните смущения (EMI) от захранващите кабели могат да предизвикат шум в управляващото окабеляване. Това кара релето за време да се държи хаотично или да се задейства погрешно.

Осигурете подходяща вентилация. Релетата генерират малко количество топлина по време на работа. В претъпкан контролен панел тази топлина може да се натрупа. Прегряването е водеща причина за ранна повреда на електронните компоненти. Следвайте указанията на производителя за разстояние, за да осигурите правилна циркулация на въздуха.

Бързо ръководство за отстраняване на неизправности

Дори при перфектна инсталация могат да възникнат проблеми. Тази таблица предоставя отправна точка за диагностициране на често срещани проблеми с релета за време.

Бъдещето на контрола на времето

Докато електромеханичното и простото електронно реле за време остават работен кон, технологията се развива. Бъдещето на управлението на времето става все по-интелигентно, интегрирано и комуникативно. Това е в съответствие с по-широките тенденции на Индустрия 4.0.

Еволюцията от аналогови циферблати към прецизни цифрови интерфейси беше първата стъпка. Съвременните цифрови релета за време предлагат кристално-ясни LCD дисплеи, програмиране с-бутони и по-висока точност и повторяемост от техните аналогови аналогове.

Следващият скок е "Умното реле". Тези усъвършенствани устройства включват диагностични възможности и комуникационни протоколи. Например, реле за време с IO-Link комуникация може да изпраща своето състояние, зададена точка и диагностична информация обратно към централен PLC или HMI.

Тази интеграция позволява дистанционно наблюдение и конфигурация. Той позволява предсказуема поддръжка чрез проследяване на броя цикли, които релето е изпълнило, или маркиране на състояние на свръхток на неговите контакти. В по-голямата картина на индустриалния интернет на нещата (IIoT) скромното реле за време се трансформира от прост компонент в интелигентен възел за данни. Той предоставя ценни прозрения за подобрен контрол и наблюдение на процеси.

Вечната важност

За да обобщим, релето за време, в многото си форми, е уникално многофункционален и ценово-ефективен компонент. Това е безшумният активатор на последователността в автоматизацията. Това е пазител на защитата на двигателя. Това е инструмент за управление на енергията. Това е стълб на безопасността на машината.

Въпреки нарастването на сложните PLC, релето за време остава незаменим работен кон в съвременното индустриално управление. Овладяването на неговия избор и приложение е основно умение за всеки инженер, техник или специалист по поддръжката, посветен на изграждането на ефективни, надеждни и безопасни автоматизирани системи.
