Като доставчик на мини релета често се сблъсквам със запитвания от клиенти относно пригодността на тези компоненти за приложения за превключване на сигнали. Тази публикация в блога има за цел да проучи този въпрос в дълбочина, предоставяйки цялостен анализ на възможностите, ограниченията и съображенията при използване на мини релета за превключване на сигнали.
Разбиране на мини релетата
Мини релетата са компактни електромеханични устройства, които използват електромагнитна намотка за управление на отварянето и затварянето на един или повече електрически контакти. Те са проектирани да работят с относително ниска мощност и обикновено се използват в различни приложения, включително автомобилостроене, телекомуникации, индустриален контрол и потребителска електроника.
Малкият размер на Mini Relays ги прави идеални за приложения, където пространството е ограничено. Те обикновено се монтират на печатни платки (PCB) и могат лесно да бъдат интегрирани в електронни системи. Мини релетата се предлагат в набор от конфигурации, включително еднополюсни с едно хвърляне (SPST), еднополюсни с двойно хвърляне (SPDT), двуполюсни с единично хвърляне (DPST) и двуполюсни с двойно хвърляне (DPDT), което позволява гъвкавост в дизайна на веригата.
Изисквания за превключване на сигнала
Превключването на сигнала включва прехвърляне на електрически сигнали от една верига към друга. Изискванията за превключване на сигнала могат да варират в зависимост от приложението, но някои общи съображения включват:
- Целостта на сигнала:Релето не трябва да въвежда значително изкривяване или затихване на превключвания сигнал. Това е особено важно за сигнали с висока честота или ниско ниво.
- Контактно съпротивление:Ниското контактно съпротивление е от съществено значение за минимизиране на загубата на сигнал и осигуряване на надежден трансфер на сигнала. Високото контактно съпротивление може да доведе до спадове на напрежението, влошаване на сигнала и повишена консумация на енергия.
- Изолация:Релето трябва да осигурява адекватна изолация между входните и изходните вериги, за да предотврати смущения и кръстосани разговори. Това е важно за приложения, при които се превключват множество сигнали или където има риск от електрически шум.
- Скорост на превключване:Релето трябва да може да превключва сигнала бързо и точно, за да отговори на изискванията на приложението. Бавните скорости на превключване могат да доведат до забавяне на сигнала и проблеми с времето.
- Издръжливост:Релето трябва да може да издържи голям брой цикли на превключване без значително влошаване на производителността. Това е важно за приложения, при които релето се използва често или за дълги периоди от време.
Могат ли мини релетата да се използват за превключване на сигнала?
Отговорът на този въпрос е да, мини релетата могат да се използват за превключване на сигнала в много приложения. Въпреки това е важно внимателно да разгледате специфичните изисквания на приложението и да изберете подходящото мини реле въз основа на неговите електрически и механични характеристики.
Предимства от използването на мини релета за превключване на сигнала
- Компактен размер:Малкият размер на Mini Relays ги прави идеални за приложения, където пространството е ограничено. Те могат лесно да бъдат интегрирани в електронни системи, без да заемат твърде много място на дъската.
- Ниска консумация на енергия:Мини релетата обикновено консумират по-малко енергия от по-големите релета, което ги прави подходящи за приложения, захранвани от батерии или с ниска мощност.
- Висока изолация:Мини релетата могат да осигурят високи нива на изолация между входните и изходните вериги, което е важно за приложения, при които електрическият шум или смущения са проблем.
- Универсалност:Мини релетата се предлагат в набор от конфигурации и номинални стойности на контактите, което позволява гъвкавост в дизайна на веригата. Те могат да се използват за превключване на различни сигнали, включително DC, AC и цифрови сигнали.
- Рентабилно:Мини релетата обикновено са по-евтини от по-големите релета, което ги прави рентабилно решение за много приложения за превключване на сигнали.
Ограничения при използването на мини релета за превключване на сигнала
- Контактно съпротивление:Контактното съпротивление на мини релетата може да бъде сравнително високо в сравнение с други видове превключватели, като полупроводникови релета. Това може да доведе до загуба на сигнал и влошаване, особено за сигнали с ниско ниво или висока честота.
- Скорост на превключване:Мини релетата обикновено имат по-бавни скорости на превключване от полупроводниковите релета, което може да ограничи използването им в приложения, където се изисква бързо превключване.
- Издръжливост:Механичните контакти на мини релетата могат да се износят с времето, особено ако се използват често или за дълги периоди от време. Това може да доведе до повишено контактно съпротивление, влошаване на сигнала и в крайна сметка повреда на релето.
- Дъга:Когато контактите на мини релето се отварят или затварят, може да се генерира дъга, която може да причини повреда на контактите и да намали живота на релето. Това е особено важно за приложения, при които релето се използва за превключване на високотокови или високоволтови сигнали.
Избор на правилното мини реле за превключване на сигнала
Когато избирате мини реле за превключване на сигнала, е важно да имате предвид следните фактори:
- Рейтинг на контакта:Номиналната стойност на контакта на релето трябва да бъде избрана въз основа на изискванията за напрежение, ток и мощност на приложението. Важно е да изберете реле с номинален контакт, който е по-висок от максималния очакван товар, за да се осигури надеждна работа.
- Контактен материал:Контактният материал на релето може да окаже значително влияние върху неговата работа и продължителност на живота. Обичайните контактни материали включват сребро, злато и платина. Сребърните контакти са евтини и имат добра електрическа проводимост, но могат да се окислят с течение на времето, което може да увеличи контактното съпротивление. Златните контакти са по-скъпи, но предлагат по-добра устойчивост на корозия и по-ниска контактна устойчивост. Платинените контакти са най-скъпите, но предлагат най-високо ниво на производителност и издръжливост.
- Напрежение на бобината:Напрежението на бобината на релето трябва да бъде избрано въз основа на наличното захранване. Важно е да изберете реле с напрежение на намотката, което е съвместимо със захранването, за да осигурите правилна работа.
- Скорост на превключване:Скоростта на превключване на релето трябва да бъде избрана въз основа на изискванията на приложението. Ако се изисква бързо превключване, трябва да се избере реле с висока скорост на превключване.
- Издръжливост:Издръжливостта на релето трябва да бъде избрана въз основа на очаквания брой цикли на превключване. Ако релето се използва често или за дълги периоди от време, трябва да се избере реле с висока степен на издръжливост.
Примери за мини релета за превключване на сигнала
Ето няколко примера за мини релета, които са подходящи за приложения за превключване на сигнали:
- Мини реле 5v: Това мини реле е проектирано да работи с 5V DC захранване и е подходящо за различни приложения за превключване на сигнали. Той има компактен размер и ниска консумация на енергия, което го прави идеален за използване в приложения, захранвани от батерии или с ниска мощност.

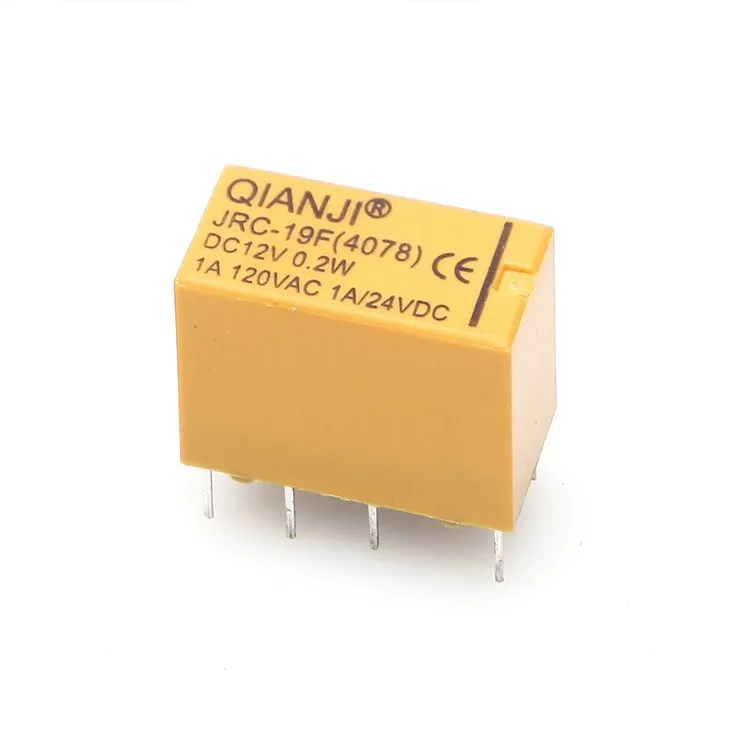

- Миниатюрни релета: Тези миниатюрни релета се предлагат в различни конфигурации и номинални стойности на контакта, което ги прави подходящи за различни приложения за превключване на сигнали. Те имат високо изолиращо напрежение и ниско контактно съпротивление, което ги прави идеални за използване в приложения, където електрическият шум или смущения са проблем.
- Миниатюрно реле 12V DC: Това миниатюрно реле е проектирано да работи с 12V DC захранване и е подходящо за различни приложения за превключване на сигнали. Има висока скорост на превключване и ниско контактно съпротивление, което го прави идеален за използване в приложения, където се изисква бързо превключване и ниска загуба на сигнал.
Заключение
В заключение, мини релетата могат да се използват за превключване на сигнала в много приложения. Те предлагат редица предимства, включително компактен размер, ниска консумация на енергия, висока изолация, гъвкавост и рентабилност. Въпреки това е важно внимателно да разгледате специфичните изисквания на приложението и да изберете подходящото мини реле въз основа на неговите електрически и механични характеристики. Избирайки правилното мини реле, можете да осигурите надеждно превключване на сигнала и оптимална производителност във вашето приложение.
Ако се интересувате от закупуване на мини релета за вашите приложения за превключване на сигнали, моля не се колебайте да се свържете с нас за повече информация. Ние сме водещ доставчик на мини релета и можем да ви предоставим висококачествени продукти и отлично обслужване на клиентите.
Референции
- „Наръчник за реле“ от Eaton Corporation
- „Електромеханични релета: принципи и приложения“ от Brian C. Wadsworth
- „Превключване и мултиплексиране на сигнали“ от Agilent Technologies
