Мини полупроводниковите релета (SSR) са основни компоненти в съвременните електрически и електронни системи, предлагащи множество предимства пред традиционните електромеханични релета. Като доставчик на мини полупроводникови релета често ме питат как работят тези устройства. В тази публикация в блога ще се задълбоча във вътрешната работа на мини полупроводниковите релета, изследвайки техните принципи, компоненти и приложения.
Основни принципи на твърдотелни релета
За да разберете как работят мини твърдотелните релета, важно е първо да разберете основните принципи на твърдотелните релета като цяло. За разлика от електромеханичните релета, които използват механични контакти за отваряне и затваряне на електрическа верига, полупроводниковите релета разчитат на полупроводникови устройства, за да изпълняват същата функция. Това означава, че няма движещи се части в твърдото реле, което води до няколко предимства, включително по-бързи времена на превключване, по-дълъг живот и намален електрически шум.
Основната работа на полупроводниковото реле включва използването на входен управляващ сигнал за включване или изключване на верига за изходно натоварване. Когато към входа на релето се приложи управляващ сигнал, той активира полупроводниково устройство, като тиристор или транзистор, което от своя страна позволява на тока да тече през веригата на изходния товар. Обратно, когато контролният сигнал бъде премахнат, полупроводниковото устройство се изключва, прекъсвайки тока в изходната верига.
Компоненти на мини твърдотелни релета
Мини полупроводниковите релета обикновено се състоят от няколко ключови компонента, всеки от които играе решаваща роля в работата на релето. Тези компоненти включват:
- Входна верига: Входната верига е отговорна за приемането на контролния сигнал и преобразуването му в подходяща форма за задвижване на полупроводниковото комутационно устройство. В повечето мини полупроводникови релета входната верига се състои от оптрон, който осигурява електрическа изолация между входната и изходната верига. Тази изолация помага да се защити управляващата верига от електрически шум и пикове на напрежението в изходната верига.
- Оптрон: Оптронът, известен също като оптоизолатор, е устройство, което използва светлина, за да прехвърли електрически сигнал от една верига към друга, като същевременно осигурява електрическа изолация. В мини твърдотелно реле оптронът се състои от светодиод (светодиод) и фотодетектор. Когато през светодиода протича ток, той излъчва светлина, която след това се открива от фотодетектора. Фотодетекторът преобразува светлинния сигнал в електрически сигнал, който се използва за задвижване на полупроводниковото комутационно устройство.
- Полупроводниково превключващо устройство: Полупроводниковото комутационно устройство е сърцето на мини твърдото реле. Той е отговорен за контролирането на потока на тока във веригата на изходния товар. В зависимост от приложението, полупроводниковото превключващо устройство може да бъде тиристор, триак или транзистор. Тиристорите и триаците обикновено се използват в приложения с променлив ток, докато транзисторите обикновено се използват в приложения с постоянен ток.
- Изходна верига: Изходната верига е отговорна за свързването на полупроводниковото комутационно устройство към веригата на изходния товар. Обикновено се състои от серия от резистори, кондензатори и диоди, които се използват за защита на полупроводниковото превключващо устройство от пикове на напрежението и токови удари.
Как работят мини твърдотелни релета
След като имаме основно разбиране за компонентите на мини полупроводниковите релета, нека да разгледаме по-отблизо как работят. Работата на мини твърдотелно реле може да бъде разделена на два основни етапа: входен етап и изходен етап.
Входен етап
Входният етап на мини твърдотелно реле започва, когато се подаде управляващ сигнал към входната верига. Управляващият сигнал може да бъде или постоянно напрежение, или импулсен сигнал, в зависимост от типа на релето. Когато се приложи управляващ сигнал, той предизвиква протичане на ток през светодиода в оптрона. Светодиодът излъчва светлина, която след това се открива от фотодетектора в оптрона. Фотодетекторът преобразува светлинния сигнал в електрически сигнал, който се използва за задвижване на полупроводниковото комутационно устройство.
Изходен етап
След като полупроводниковото превключващо устройство е активирано, то позволява на тока да тече през веригата на изходния товар. Количеството ток, което може да тече през веригата на изходния товар, зависи от номинала на полупроводниковото комутационно устройство. В повечето мини полупроводникови релета полупроводниковото превключващо устройство е оценено за определен максимален ток и напрежение.
Когато управляващият сигнал бъде премахнат от входната верига, токът през светодиода в оптрона спира. Това кара светодиода да спре да излъчва светлина, което от своя страна кара фотодетектора да спре да генерира електрически сигнал. Без електрически сигнал полупроводниковото превключващо устройство се изключва, прекъсвайки токовия поток във веригата на изходния товар.
Предимства на мини твърдотелни релета
Мини полупроводниковите релета предлагат няколко предимства пред традиционните електромеханични релета, включително:
- По-бързо време за превключване: Мини полупроводниковите релета могат да се включват и изключват много по-бързо от електромеханичните релета. Това ги прави идеални за приложения, които изискват високоскоростно превключване, като управление на мотора и регулиране на захранването.
- По-дълъг живот: Тъй като мини полупроводниковите релета нямат движещи се части, те са по-малко податливи на износване от електромеханичните релета. Това води до по-дълъг живот и намалени разходи за поддръжка.
- Намален електрически шум: Мини полупроводниковите релета произвеждат по-малко електрически шум от електромеханичните релета. Това ги прави идеални за приложения, които са чувствителни към електрически шум, като аудио и видео оборудване.
- Малък размер: Мини полупроводниковите релета са много по-малки по размер от електромеханичните релета. Това ги прави идеални за приложения, където пространството е ограничено, като например в печатни платки и малки електронни устройства.
Приложения на мини твърдотелни релета
Мини полупроводниковите релета се използват в широк спектър от приложения, включително:
- Индустриална автоматизация: Мини полупроводниковите релета обикновено се използват в индустриални системи за автоматизация за управление на работата на двигатели, нагреватели и друго електрическо оборудване. Те се използват и в програмируеми логически контролери (PLC) за управление на потока от електрически сигнали между различни компоненти на системата.
- Регулиране на захранването: Мини полупроводникови релета се използват във вериги за регулиране на захранването за управление на изходното напрежение и ток на захранването. Те се използват и във вериги за зареждане на батерии, за да контролират процеса на зареждане и да предотвратят презареждане.
- Домакински уреди: Мини полупроводниковите релета се използват в различни домакински уреди, като хладилници, перални и климатици. Те се използват за управление на работата на двигателите, нагревателите и други електрически компоненти на уреда.
- Автомобилна електроника: Мини полупроводникови релета се използват в автомобилни електронни системи за управление на работата на различни електрически компоненти, като фарове, задни светлини и електрически прозорци. Те се използват и в системите за управление на двигателя за управление на системите за впръскване на гориво и запалване.
Нашите продуктови предложения

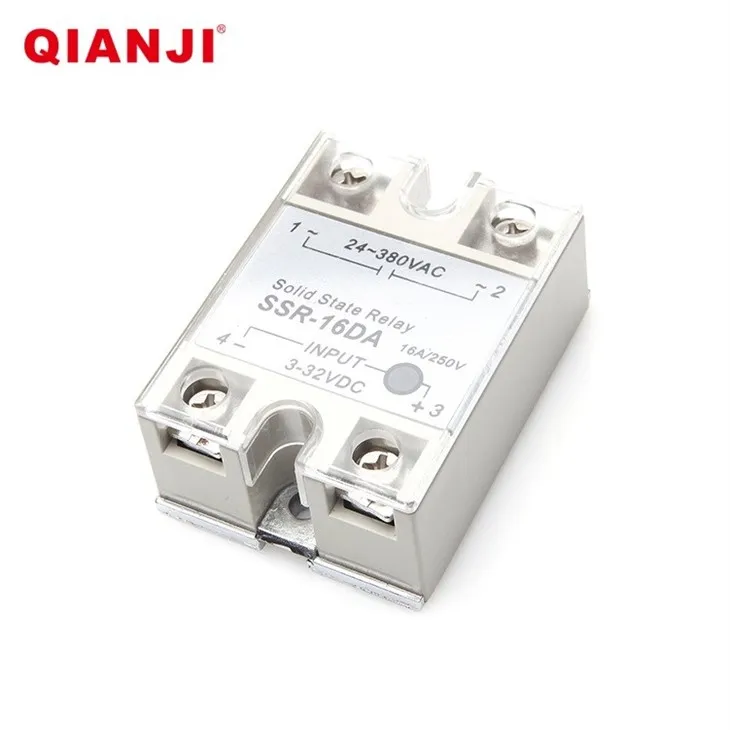

Като доставчик на мини полупроводникови релета, ние предлагаме широка гама от продукти, за да отговорим на нуждите на нашите клиенти. Нашата продуктова гама включва3A DC твърдотелно реле,220vac твърдотелно реле, иНай-доброто твърдотелно реле за автоматизация. Тези релета са проектирани да осигурят надеждна и ефективна работа в различни приложения.
Свържете се с нас за поръчки
Ако се интересувате от закупуването на мини твърдотелни релета за вашето приложение, препоръчваме ви да се свържете с нас за повече информация. Нашият екип от експерти ще се радва да ви помогне при избора на правилното реле за вашите нужди и ще ви предостави конкурентна оферта. Ние се ангажираме да предоставяме на нашите клиенти висококачествени продукти и отлично обслужване.
