В света на електрическото управление и автоматизацията, твърдите релета (SSRS) играят решаваща роля. Те предлагат надеждна и ефективна алтернатива на традиционните електромеханични релета. Като доставчик на 3A DC Solid - State Relays, често ме питат за разликите между 3A DC Solid - State Relays и AC Solid - State Relays. В този блог ще се задълбоча в тези различия, за да ви помогна да вземате информирани решения, когато става въпрос за нуждите на вашата електрическа система.
1. Основни принципи на работа
Основната разлика между 3A DC твърдо реле и релето на променливотоковото състояние се крие в техните принципи на работа.
3A DC SOLID - Държавно реле
3A DC Solid - State Relay е проектирано да контролира DC натоварванията с номинален ток до 3A. Обикновено се състои от входна верига, механизъм за изолация и изходна верига. Входната верига обикновено е с ниска мощност DC сигнал, който може да бъде осигурен от микроконтролер, PLC или други контролни устройства. Когато към входа се прилага подходящо постояннотоково напрежение, то активира оптокуплер или други изолационни компоненти. Изолацията гарантира електрическото разделяне между входните и изходните вериги, предпазвайки контролната верига от високия мощен изход. След като компонентът за изолация се задейства, той включва изходната верига, което позволява на тока на постоянен ток да тече през товара.
AC твърдо вещество - държавно реле
От друга страна, за контрол на променливотоковите натоварвания се използва твърдо състояние на променлив ток. Подобно на постояннотоковото реле, той също има входна верига и механизъм за изолация. Изходната верига обаче е проектирана да обработва променлив ток. Когато се получи подходящ входен сигнал, компонентът на изолацията активира триак или двойка SCRs (силициево контролирани токоизправители) в изходната верига. Тези полупроводникови устройства могат да се справят с двупосочния поток на променлив ток, като позволяват ефективно релето да контролира променливотоковите натоварвания.
2. Изисквания за въвеждане
Изискванията за вход за 3A DC Solid - състоянието на релета и твърдите релета на променлив ток също варират.
3A DC SOLID - Държавно реле
3A DC Solid - State Relay изисква DC входен сигнал. Обхватът на входното напрежение обикновено се определя от производителя и може да варира от няколко волта до десетки волта. Например, някои 3A DC SSR могат да имат диапазон на входно напрежение от 3 - 32V DC. Този вход с ниско напрежение улеснява взаимодействие със съвременни електронни системи за управление, като микроконтролери и сензори.
AC твърдо вещество - държавно реле

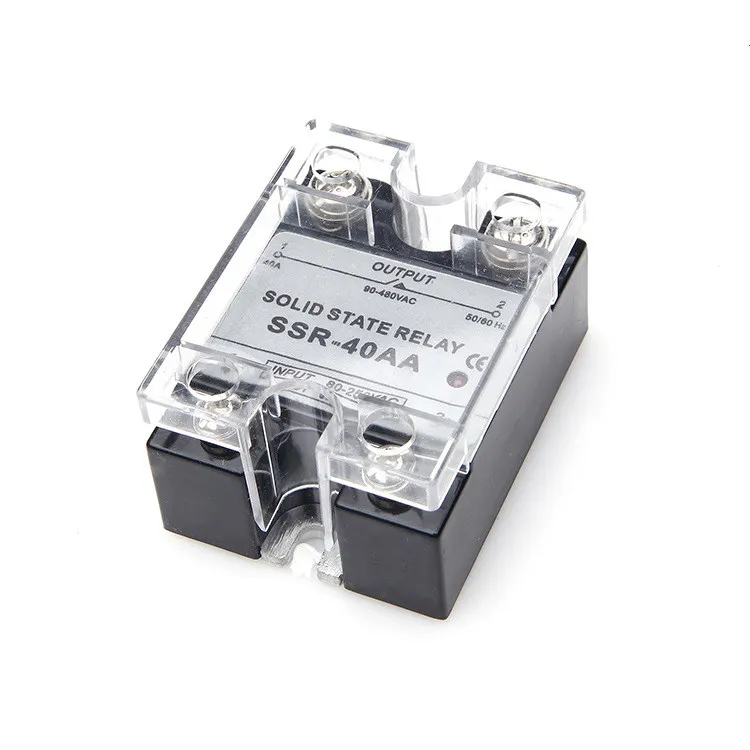

AC Solid - Състоянието на състоянието може да има или вход за променлив ток или DC. SSR в входа на променлив ток са проектирани да бъдат директно свързани към източник на променлив ток, обикновено с определен диапазон на входно напрежение, като 90 - 280V AC. DC вход AC SSR, катоТвърдо състояние на релето AC вход DC изход с LED, изискват постоянен входен сигнал за контрол на изхода на променлив ток. Диапазонът на входното напрежение за DC входни променливи SSRs също се определя от производителя и може да варира в зависимост от модела.
3. Изходни характеристики
Изходните характеристики на тези два типа релета са значително различни.
3A DC SOLID - Държавно реле
Изходът на 3A DC твърдо реле за състояние е постоянен ток с номинална токов капацитет 3A. Изходното напрежение се определя от източника на DC захранване, свързан към натоварването. Тъй като това е изход на постоянен ток, няма нулев проблем, което означава, че релето може да включва и изключва по всяко време, без да причинява прекомерно електрическо напрежение. Това го прави подходящ за приложения, при които е необходим прецизен контрол на постояннотоковите натоварвания, като DC двигатели, соленоиди и LED осветление.
AC твърдо вещество - държавно реле
AC твърди - състоянието на релетата имат променлив ток. Изходното напрежение и честотата се определят от източника на променлив ток. Една важна характеристика на AC SSR е нулевата характеристика. Повечето променливи SSR са проектирани да включват и изключват в нулевата точка на пресичане на формата на променлив ток. Това намалява електрическия шум и напрежението върху релето и натоварването, удължавайки живота им. Въпреки това, в някои приложения, където се изисква бързо превключване, могат да се използват не нула - пресичащи променливи SSR.
4. Приложения
Разликите в принципите на експлоатация, изискванията за вход и характеристиките на изхода водят до различни сценарии на приложение за 3A DC твърди релета и твърди релета на променлив ток.
3A DC SOLID - Държавно реле
3A DC твърди - Състоянието на състоянието обикновено се използват в приложения, където DC мощността е разпространена. Например, в системите, захранвани от батерията, като електрически превозни средства, слънчеви енергийни системи и преносими електронни устройства, 3A DC SSR могат да се използват за контрол на зареждането и изхвърлянето на батерии, както и работата на DC двигатели. Те също се използват широко в промишлената автоматизация за контрол на малки - до средни размери натоварвания, като сензори, задвижващи механизми и контролни клапани.
AC твърдо вещество - държавно реле
AC твърди - състоянието се използват главно в приложения, където променливотоковата мощност е основният източник. В промишлени отоплителни системи, като фурни, пещи и ютии за запояване, ACSR се използват за контрол на нагревателните елементи. Те се използват и в системите за контрол на осветлението за търговски и жилищни сгради, където те могат да затъмнят или включат/изключват променливотокови светлини. Освен това, AC SSR се използват в приложения за управление на двигателя за еднофазни и три фазови променливи двигатели.
5. Предимства и недостатъци
И 3A DC Solid - State Relays и AC Solid - Държавни релета имат свои предимства и недостатъци.
3A DC SOLID - Държавно реле
Предимства:
- Изисквания за ниска входна мощност, което ги прави енергия - ефективни.
- Бърза скорост на превключване, която е подходяща за приложения, изискващи бърза реакция.
- Няма механични контакти, което води до по -дълъг живот и по -малка поддръжка.
- Добра изолация между входа и изхода, осигуряваща електрическа безопасност.
Недостатъци:
- Ограничени до постояннотокови натоварвания, така че те не могат да се използват директно с източници на променлив ток.
- Капацитетът на изходния ток е сравнително малък (3A в този случай), което може да не е достатъчно за високи натоварвания на DC.
AC твърдо вещество - държавно реле
Предимства:
- Може да се справи с променливи товари, които се използват широко в индустриални и жилищни приложения.
- Нула - Преминаването на кръстосване намалява електрическия шум и напрежението върху релето и натоварването.
- Дълъг живот поради липсата на механични контакти.
Недостатъци:
- Входът на променлив ток SSR може да изисква допълнителни защитни вериги, за да се предотврати пренапрежение и прекомерно ток.
- Смяната на нула - кръстосване може да причини електрически шум и смущения.
6. Съображения за избор между 3A DC и AC твърди релета на състоянието
Когато избирате между 3A DC твърдо реле и реле на променливотоково реле, трябва да се вземат предвид няколко фактора.
- Тип натоварване: Най -важният фактор е вида на натоварването. Ако имате натоварване с постоянен ток, като DC мотор или устройство с батерия, захранвано от батерия, 3A DC твърдо реле е очевидният избор. Ако трябва да контролирате променливотоково натоварване, като мотор за променлив ток или нагревателен елемент, е необходимо променливотоково реле.
- Входен сигнал: Помислете за типа на входния сигнал, наличен от вашата система за управление. Ако имате DC контролен сигнал, DC вход SSR е по -подходящ. Ако имате наличен източник на променлив ток за входа, може да се използва SSR вход SSR.
- Изисквания за превключване: За приложения, които изискват бързо превключване, 3A DC Solid - State Relay може да бъде по -добър вариант поради липсата на нулеви проблеми с кръста. Ако обаче трябва да намалите електрическия шум и напрежението върху натоварването, се предпочита релето от променливотоково състояние с нулево преминаване.
Като доставчик на 3A DC Solid - State Relays, аз предлагам продукти с високо качество, които отговарят на различни индустриални и търговски нужди. Нашите 3A DC SSR са проектирани с модерна технология, за да осигурят надеждна производителност и дълъг живот. Ако се интересувате от нашите продукти или имате въпроси за 3A DC Solid - State Relays или AC Solid - State Relays, като например100A DC SOLY State RelayилиМини солидни държавни релета, Моля, не се колебайте да се свържете с нас за допълнителна дискусия и поръчки.
ЛИТЕРАТУРА
- Dorf, RC, & Bishop, RH (2016). Съвременни системи за управление. Пиърсън.
- Boylestad, RL, & Nashelsky, L. (2017). Електронни устройства и теория на схемата. Пиърсън.
