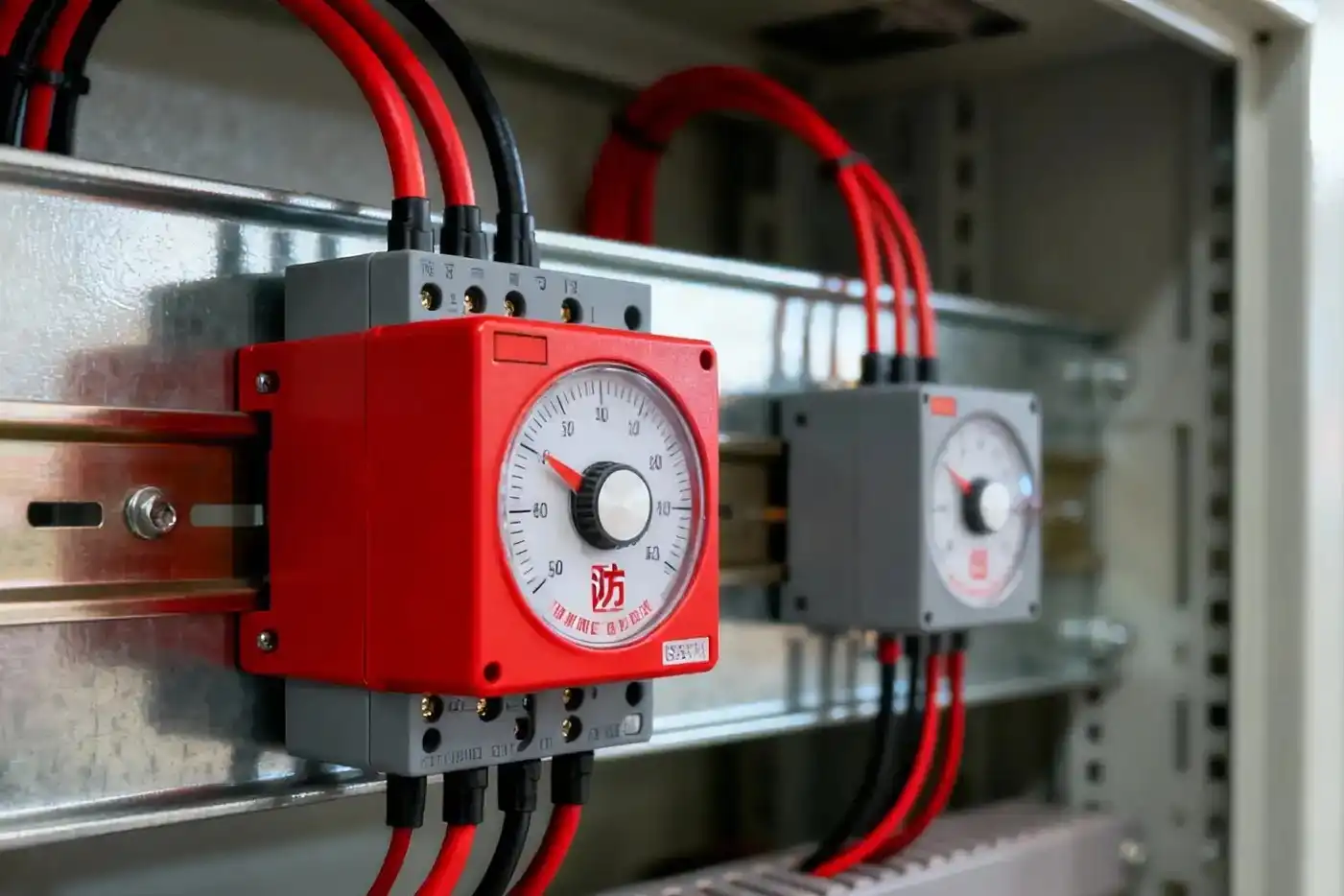

Ролята на релетата за време в системите за противопожарна защита: Критично ръководство 2025

Когато избухне пожар, хаосът става враг. Ефективният отговор не означава да включите всичко наведнъж. Вместо това изисква внимателно планирана поредица от събития, която се развива логично. В центъра на тази последователност стои компонент, който често остава незабелязан, но остава абсолютно важен: релето за време.

Това устройство прави много повече от това да действа като обикновен превключвател. Той служи като критичен логически контролер. Той гарантира, че операциите се извършват в правилния ред и поддържа цялата система да работи правилно.

Релетата за време действат като невидими проводници, ръководещи оркестъра на противопожарната система. Те контролират кога алармите звънят, кога вентилаторите за дим се включват, кога противопожарните помпи започват да работят и кога противопожарните врати се затварят с трясък.

Без тези внимателно планирани забавяния, системите за безопасност на сградата биха могли да работят една срещу друга. Ако цялото оборудване стартира по едно и също време, това може да причини опустошителни прекъсвания на захранването. Действия, които се случват твърде рано, могат да блокират пътищата за евакуация или да унищожат скъпо оборудване. Разбирането как работят релетата за време е от съществено значение за всеки, който проектира, инсталира или поддържа противопожарни системи, които са едновременно мощни и интелигентни.

Какво е реле за време?

Релето за време е електрическо управляващо устройство, което създава умишлена пауза между получаването на сигнал и предприемането на действие. Получава сигнал за стартиране на своя таймер. След като изтече предварително зададен период от време, той включва или изключва своите електрически контакти.

Мислете за него като за вратар, а не за обикновен превключвател. Задържа действие, докато настъпи точно подходящият момент. Това гарантира, че събитията се случват в правилната последователност.

Тази функция става критична за пожарната безопасност, където редът на операциите има значение точно толкова, колкото и самите операции. Релето за време осигурява "кога", което контролира "какво" на системата.

Двата най-основни режима на работа са On-Delay и Off{1}}Delay. Таймерът за включване-закъснение започва да отброява, когато получи захранване, и контактите му се променят след края на периода на закъснение. Контактите на таймера за изключване-закъснение се променят незабавно при подаване на захранване, но таймерът започва да отброява само когато захранването спре, превключвайки контактите обратно след закъснението. Тези две прости функции създават основата за сложна логика за безопасност на живота.

Принципът на забавянето

Добавянето на закъснения не означава забавяне на реакцията на пожар. Въпросът е този отговор да бъде логичен, ефективен и безопасен. Този основен принцип спира верижна реакция от повреди и гарантира, че системата работи като едно цяло. Причината за забавянето идва от няколко критични инженерни фактора и фактора за безопасност.

Предотвратяване на фалшиви аларми

Една от основните задачи на закъсненията във времето е предотвратяването на ненужни и разрушителни евакуации. Във веригите на детектора за дим често се вгражда кратко забавяне на проверката от 30 до 60 секунди.

Този кратък прозорец позволява на временните условия без{0}}пожар да се изяснят естествено. Строителният прах, кухненската пара или аерозолният спрей могат временно да задействат детекторите. Ако сигналът на детектора изчезне през този период, системата се нулира, без да задейства аларма-в цялата сграда. Това предотвратява огромните разходи и паниката, които идват с фалшивите аларми.

Осигуряване на последователност на оборудването

Представете си голяма сграда, в която пожарна аларма задейства едновременно множество високо{0}}мощни вентилатори за изсмукване на дим, вентилатори за повишаване на налягането и противопожарни помпи. Внезапното търсене на електроенергия би било огромно. Почти сигурно ще изключи главните прекъсвачи.

Това би потопило сградата в мрак. По-важното е, че ще изключи самите системи за безопасност, необходими по време на извънредна ситуация. Релетата за време предотвратяват това, като разпределят електрическия товар. Един вентилатор стартира, няколко секунди по-късно друг, след което помпата започва да работи. Всяко действие се подрежда, за да управлява търсенето на електроенергия и да поддържа електрическата мрежа стабилна и работеща.

Защита на-оборудване с висока стойност

Механичното оборудване се нуждае от специфични условия на работа, за да работи правилно. Високо{1}}мощен вентилатор за отвеждане на дим, например, е създаден да премества големи обеми въздух. Ако започне, докато димната клапа е все още затворена, това всъщност се опитва да създаде вакуум срещу здрава стена.

Това състояние, наречено бягане срещу мъртва глава, може да причини сериозно двигателно напрежение, прегряване и бързо изгаряне. Реле за-време за забавяне на включване предотвратява това да се случи. Системата за управление първо дава сигнал за отваряне на клапата. Релето за време, настроено за малко по-дълго, отколкото е необходимо на амортисьора (например 10-15 секунди), след това захранва двигателя на вентилатора. Вентилаторът стартира само когато дихателните му пътища са свободни, предпазвайки оборудването и гарантирайки, че работи правилно.

Улесняване на организираното излизане

По време на пожар отделението е от ключово значение за спиране на разпространението на огъня. Въпреки това незабавното изолиране на зона с противопожарни капаци или противопожарни врати може да хване хора вътре.

Релетата за време правят възможен поетапен подход. Когато прозвучи първоначалната аларма, стартира-таймер за забавяне на включване. Това осигурява определен период, често от 60 до 180 секунди, за хората да се движат през евакуационните пътища. Едва след като изтече това време за бягство, релето сигнализира на противопожарните щори да се затворят, завършвайки противопожарната -преграда. Тази времева последователност поставя човешкия живот на първо място преди осигуряването на купето.

Ключови системни приложения

Истинската стойност на релетата за време се проявява в техните специфични приложения в противопожарните системи. Те се интегрират в почти всяка основна подсистема, изпълнявайки критична логика, която превръща колекция от хардуер в животоспасяваща-мрежа.

В пожароизвестителните централи

Контролният панел за пожароизвестяване (FACP) служи като централен мозък на системата. Тук релетата за време стават основни за проверка на алармата.

Целта на това забавяне е да се потвърди реален пожар, преди да се активират широко разпространени устройства за уведомяване като клаксони и светкавици, които задействат масова евакуация.

Процесът работи просто. Детектор за дим изпраща първоначален сигнал до FACP. Вътрешен или външен -таймер за забавяне на включване, често настроен за 30 до 60 секунди, започва да отброява.

Ако сигналът на детектора остане активен след изтичане на това предварително зададено време, FACP потвърждава алармата. След това активира общия сигнал за евакуация и стартира други контролни последователности, като например уведомяване на пожарната. Ако сигналът от детектора изчезне по време на обратното броене, събитието се регистрира като проблем или сигнал за надзор и системата се нулира без пълна аларма.

В димоотвеждащи системи

Ефективният контрол на дима зависи изцяло от последователната работа. Релетата за време правят тази последователност възможна.

Целта е да се създаде ясна пътека за дима да излиза от сградата, като същевременно се защитава механичното оборудване. Това не позволява на вентилаторите да се борят със затворена система и гарантира осигуряването на подхранващ въздух за предотвратяване на проблеми с отрицателното налягане.

Последователността започва, когато се потвърди пожар в определена зона. FACP изпраща изходен сигнал, който задейства релето за време, управляващо клапата за подхранващ въздух за тази зона, като му казва да се отвори.

В същото време таймерът за -забавяне на включване за вентилатора за димоотвеждане започва да отброява. Това забавяне се настройва по-дълго от времето за движение на амортисьора, обикновено 10 до 20 секунди.

Едва след изтичане на това забавяне, като се гарантира, че клапата е напълно отворена, релето включва захранването на вентилатора за изпускане на дим. Това гарантира, че вентилаторът има свободен път за изпускане на дим, като работи ефективно без риск от повреда.

В управлението на пожарната помпа

Противопожарните помпи формират гръбнака на спринклерните системи и тяхната надеждност е от решаващо значение. Релетата за време се използват тук, за да предотвратят два основни проблема: кратък цикъл и воден удар.

Приложение за -закъснение контролира стартира-последователността. В система с основна електрическа помпа и резервна дизелова помпа, забавянето във времето гарантира, че резервната помпа не стартира ненужно. Ако основната помпа не успее да стартира или не може да поддържа налягане, превключвател за налягане сигнализира необходимостта от резервна. Таймерът за забавяне на включване- осигурява прозорец (като 10-15 секунди), за да потвърди, че повредата на основната помпа не е временна, преди да стартирате дизеловия двигател.

Приложението за -отлагане на изключване става критично за изключване. NFPA 20, стандартът за противопожарни помпи, изисква помпата, след като бъде стартирана, да работи минимално време (като 10 минути за помпа, задвижвана от-електрически двигател). Таймерът-за забавяне на изключване налага това правило. Дори ако налягането в системата се възстанови бързо, таймерът за забавяне на изключване поддържа помпата да работи за необходимия минимален период след деактивиране на превключвателя за налягане. Това предотвратява бързото стартиране и спиране на двигателя (кратък цикъл), състояние, което причинява силно прегряване и драстично скъсява живота на двигателя.

В управлението на пожарния затвор

Пожароустойчивите ролетни щори и врати създават противопожарни отделения, но тяхното активиране трябва да бъде насрочено, за да позволи безопасна евакуация.

Целта е да се осигури ясно и безопасно преминаване за обитателите за предварително определено време, преди да се затвори пожарната зона.

Когато се активира обща пожарна аларма, FACP изпраща сигнал, който стартира -таймер за забавяне на включване, свързан към контролната верига на затвора. Този таймер обикновено се настройва за 60 до 180 секунди, както е определено от стратегията за евакуация на сградата.

През този период щорите остават отворени, често задържани от електромагнитни брави. Обитателите могат да преминават безпрепятствено. След като таймерът изтече, релето се активира, прекъсвайки захранването на магнитните ключалки и позволявайки на затвора да се затвори чрез гравитация или мотор, завършвайки противопожарната бариера.

Разбиране на контрола на връзките

Индивидуалните времеви събития са впечатляващи, но истинската сила на съвременните противопожарни системи се крие в контрола на връзките. Това е взаимосвързаната мрежа от последователни операции. Релетата за време служат като възли в тази мрежа, предавайки контрола от едно действие на следващо в перфектно хореографирана спешна реакция. Можем да разберем това, като преминем през хипотетичен сценарий.

Сценарий: Висок-пожар

Представете си, че пожар започва в офис на 10-ия етаж на 20-етажна сграда. Отговорът на системата не е едно събитие, а каскадна времева линия, оркестрирана от релета за време.

T=0 секунди:Датчик за дим на 10-ия етаж подава сигнал до FACP. Панелът незабавно стартира 30-секунден-таймер за проверка на алармата със закъснение. Системата влиза в предалармено състояние.

T=30 секунди:Състоянието задимяване продължава. Таймерът за проверка изтича. FACP потвърждава истински пожар и ескалира реакцията. Той активира устройства за уведомяване (клаксони и светкавици) само на пожарния етаж (10-ти), горния етаж (11-ти) и долния етаж (9-ти), следвайки типична поетапна стратегия за евакуация. В същото време той изпраща сигнали за започване на контрол на дима и други последователности на свързване.

T=31 секунди:FACP изпраща сигнал до системата за контрол на дима. Този сигнал незабавно задейства реле за отключване на стълбищните врати за изход и друго, за да започне отварянето на клапата за изпускане на дим на 10-ия етаж. В същия момент той стартира 15-секунден-таймер за закъснение за вентилатора за изпускане на дим на 10-ия етаж.

T=46 секунди:15-секундният таймер за забавяне на включване за изпускателния вентилатор изтича. Контактите на релето се затварят, изпращайки захранване към стартера на двигателя на вентилатора. Сега вентилаторът започва, издърпвайки дим от 10-ия етаж през вече напълно отворената клапа.

T=60 секунди:Отделен 60-секунден-таймер за забавяне, стартиран в T=0, изтича. Този таймер е предназначен за разделяне. Неговото реле сега се активира, освобождавайки противопожарните щори около фоайето на асансьора на 10-ия етаж, които започват да се затварят. Това забавяне осигури една минута за обитателите да се придвижат към стълбищните клетки.

T=75 секунди:Превключвател за воден поток в спринклерната тръба на 10-ия етаж се активира, показвайки, че спринклерната глава е отворена. Това изпраща сигнал до контролера на пожарната помпа. Вътрешната логика на контролера стартира 10-секунден таймер за забавяне на включване, преди да активира главната противопожарна помпа. Това кратко забавяне предотвратява стартирането на помпата поради моментен скок на налягането (воден удар) и потвърждава, че е необходим постоянен поток.

Този сценарий показва как поредица от прости забавяния във времето, работещи заедно, създават усъвършенствана, много{0}}пластова реакция, която управлява евакуацията, контролира дима, ограничава пожара и поддържа усилията за потушаване, всичко това в логична и безопасна последователност.

Избор на правилното реле

Изборът на правилното реле за време е толкова важен, колкото и решението да го използвате на първо място. Изборът зависи от конкретната функция, която релето трябва да изпълнява. Използването на грешен тип може да направи последователността за безопасност безполезна или дори опасна.

Твърдо състояние срещу електромеханично

Освен функцията за синхронизация, вътрешната конструкция на релето има значение.

Електромеханичните релета използват физическа намотка и подвижни контакти. Те са здрави, сравнително евтини и силно устойчиви на електрически шум и пикове на напрежението. Въпреки това, техните движещи се части могат да се износят с течение на времето, което ги прави потенциална точка на механична повреда.

Полупроводниковите-релета нямат движещи се части. Те използват електронни компоненти (полупроводници) за извършване на превключването. Това им осигурява изключително дълъг експлоатационен живот, висока устойчивост на удар и вибрации и безшумна работа. Те често се предпочитат за модерни, критични функции за -защита на живота поради превъзходната им надеждност, въпреки че могат да бъдат по-чувствителни към електрически шум и топлина. За повечето нови конструкции на противопожарни системи високо{6}}надеждните полупроводникови-релета са стандартният избор за решаваща логика.

Монтаж и въвеждане в експлоатация

Ефективността на релето за време се определя на-сайта, а не само на чертежа. Правилното инсталиране и внимателното пускане в експлоатация са основни стъпки, за да се гарантира, че проектираната логика за безопасност се превръща в реална-производителност. От нашия опит в областта тези практики са от решаващо значение.

Задаване и проверка на времената

Настройките на времето не са произволни предположения. Те трябва да бъдат изчислени и след това физически проверени. Закъснението за вентилатор за изпускане на дим трябва да се основава на определеното от производителя на клапата време за пътуване, плюс граница на безопасност. Забавянето на-работата на помпата трябва да отговаря на изискванията на кода на NFPA.

По време на пускането в експлоатация всяко отделно измерено събитие трябва да бъде проверено с хронометър. Виждали сме многобройни проблеми, възникващи от приемането, че настройката на циферблата е точна. Често срещан пропуск е да се зададе забавяне на вентилатора, без физическо да се синхронизира движението на амортисьора, което води до преждевременно активиране на вентилатора и напрежение. Проверката на всяка последователност при тестови условия е единственият начин да се гарантира, че тя ще работи по време на действително събитие.

Документацията не-подлежи на договаряне

Пожароизвестителната система може да съдържа десетки релета за време. Без ясна документация отстраняването на неизправности или бъдещите модификации се превръщат в кошмар.

Специфичната функция на всяко реле (като „Закъснение на изпускателния вентилатор на 10-ия етаж“), физическото му местоположение в панела и точната настройка на времето трябва да бъдат ясно обозначени и записани на системните чертежи „как-изградена“. Тази документация представлява критична част от записите за предаване и поддръжка на системата.

Често срещани клопки, които трябва да избягвате

Няколко често срещани грешки при инсталиране могат да компрометират функцията на релето за време.

Неправилно окабеляване:Объркването на нормално отворени (N/O) и нормално затворени (N/C) контакти е честа грешка, която обръща логиката на релето. Изпускателен вентилатор, който трябва да се включи, може да е свързан за изключване.

Използване на погрешнотоРелеТип:Инсталирането на реле за -закъснение при включване, където се изисква забавяне за-изключване, е критична грешка. Това би попречило на противопожарната помпа да изпълни минималното си време на работа, което води до кратки цикли.

Игнориране на оценки:Всяко реле има специфични стойности на напрежението и тока за своята намотка и контакти. Претоварването на контактите ще доведе до тяхното заваряване или изгаряне, което ще доведе до повреда.

Неотчитане на реалността:Задаването на забавяне от 10-секунди за амортисьор, чието отваряне отнема 12 секунди, е грешка в дизайна. Времената трябва да се основават на производителността в реалния свят на свързаното оборудване.

Надеждност и тестване

В система за безопасност на живота компонентите не могат просто да бъдат „достатъчно добри“. Те трябва да бъдат доказуемо надеждни и сертифицирани за целта. Релето за време, като логическо-устройство с критично значение, е предмет на строги стандарти.

Винаги посочвайте и инсталирайте релета за време, които са в списъка на UL, особено съгласно съответен стандарт като UL 864, стандарт за контролни модули и аксесоари за пожароизвестителни системи. Този сертификат гарантира, че устройството е преминало строги тестове за надеждност, издръжливост и производителност при неблагоприятни условия, подходящи за-приложения за безопасност на живота.

Цената на провала

Последствията от единична повреда на релето за време са катастрофални. Неизправно реле за-забавяне на включване може да означава, че вентилаторът за изпускане на дим никога не стартира, което позволява пространството да стане негодно за живеене. Неизправно реле за забавяне на изключване- може да доведе до кратък цикъл на повреда на критична противопожарна помпа. Таймер за проверка, който се провали в състояние "включено", може да забави евакуацията на сградата за неопределено време. Надеждността на този малък компонент пряко влияе върху способността на цялата система да спасява животи.

Ролята на кодовете

Последователностите и времената, контролирани от релета, не са просто "добри идеи". Те често се изискват от кода. Стандарти като NFPA 72 (Национален код за пожарна аларма и сигнализация), NFPA 92 (Стандарт за системи за контрол на дима) и NFPA 20 (Стандарт за инсталиране на стационарни помпи за противопожарна защита) съдържат специфични изисквания за закъснения във времето, оперативни последователности и минимално време на работа. Спазването на тези кодекси е както правно, така и етично изискване.

Периодично тестване и поддръжка

Релетата за време не са устройства "задай и забрави". Те са активни компоненти, които трябва да бъдат функционално тествани като част от редовния график за проверка на противопожарната аларма и системата за безопасност на живота, обикновено провеждан ежегодно.

По време на това тестване всяка времева последователност трябва да бъде стартирана. Техникът трябва да провери с хронометър, че закъснението съответства на документираната настройка и че крайното действие (като стартиране на вентилатора, освобождаване на затвора) се извършва по предназначение. Това проактивно тестване е единственият начин за идентифициране на повреден компонент, преди да е необходим при истинска авария.

Оркестраторът на безопасността

Започнахме с установяването на релето за време не като обикновен компонент, а като логически контролер. По време на това изследване тази роля стана ясна.

Преминахме от фундаменталната необходимост от забавяне-за предотвратяване на фалшиви аларми и токови удари-към специфични, критични приложения в алармени панели, системи за контрол на дим, противопожарни помпи и евакуационни пътища. Видяхме как тези отделни времеви събития са вплетени заедно в сложна последователност от контрол на връзката.

Релето за време в приложенията на противопожарната аларма и димоотводната система служи като невъзпят герой, интелигентният оркестратор на противопожарната система. Неговият правилен избор, прецизна инсталация и доказана надеждност са това, което превръща колекция от мощно оборудване в сплотена, логична и ефективна система за-безопасност на живота. Това е мозъкът зад мускулите, който гарантира, че в критичните моменти на пожар реакцията не е хаос, а ред.
