Какво е реле с общо предназначение и как работи

Релето с общо предназначение е вид превключвател. Той използва малки сигнали за управление на веригите с повече мощност. Мислете за това като за мост между две вериги. Едната верига може да включи или изключва другата. Когато електричеството тече през намотката на релето, тя прави магнитно поле.

Това магнитно поле се движи част вътре, наречена арматура. Арматурата се отваря или затваря контактите на релето. Това помага безопасно да контролирате мощните системи. Той също така поддържа веригите отделно една от друга. Тези превключватели могат да се справят с много висока мощност, дориХиляди вата. Те са важни за много различни приложения.

Ключови поемания

• Релето с общо предназначение работи като превключвател. Той използва малки сигнали, за да контролира безопасно по -големите вериги.

• Релетата имат части като електромагнитна намотка, контакти и арматура. Тези части работят заедно, за да контролират електрическия поток.

• Грижата за релетата, като проверка на контактите и поддържането им покрити, ги кара да издържат по -дълго и да работят по -добре.

• Релетата са полезни в много области, като фабрики, автомобили и домашни устройства.

• Познаването на ограниченията на релето, като износени контакти или по-бавни скорости, ви помага да изберете правилния за работата.

Компоненти и изграждане на aРеле с общо предназначение

Електромагнитна намотка

Електромагнитната намотка е основната част на релето. Той създава магнитното поле, което кара релето да работи. Когато електричеството тече в намотката, това прави магнитно дърпане. Това дърпане движи арматурата, част вътре в релето, което може да се движи. Намотката обикновено е изработена от медна тел, увита около сърцевина. Дизайнът му помага да работи добре и да използва енергийно ефективно.

Качеството на бобината зависи от неговия материал и как е направен. Добрата медна тел помага за по -добре да тече електричество и губи по -малко енергия. Броят на телените бримки влияе колко силно е магнитното дърпане. Повечето релета имат намотки, предназначени за конкретни работни места, като във фабрики или домашни устройства.

Контакти (обикновено отворени и нормално затворени)

Контактите са частите, които свързват или изключват веригите в реле. Те се предлагат в два вида: обикновено отворени (не) и обикновено са затворени (NC). Обикновено отворените контакти остават на разстояние, докато релето се включи. Когато намотката се захранва, арматурата се движи и затваря контактите без контакти, завършвайки веригата. Обикновено затворените контакти правят обратното. Те остават свързани, докато релето не се включи, след това арматурата се движи и нарушава веригата.

Контактите се правят от материали като сребърни или медни сплави. Тези материали помагат лесно да тече електричеството и да работи надеждно. Но с течение на времето контактите могат да се износват от многократна употреба. Това износване може да направи релето по -малко ефективно. Инженерите изучават дизайните на контакт, за да ги накарат да издържат по -дълго. Например, те използват компютърни симулации, за да прогнозират как ще се държат контактите, преди да ги направят. Това спестява време и подобрява дизайна.

Арматура и пружинен механизъм

Арматурата и пролетта работят заедно, за да преместят контактите на релето. Арматурата е метално парче, което се движи, когато бобината се захранва. Магнитното издърпване от бобината кара арматурата да се движи. Това движение или свързва или изключва контактите, в зависимост от техния тип.

Пружината гарантира, че арматурата се връща към началното си положение, когато намотката се изключи. Той дава силата, необходима за нулиране на релето. Изворите са направени да бъдат както силни, така и гъвкави. Ако пружината е твърде слаба, релето може да не се нулира. Ако е твърде силна, арматурата може да не се движи правилно.

Релетата се нуждаят от добре проектирани арматури и извори, за да работят надеждно. Инженерите използват специални инструменти за изучаване и подобряване на тези части. Тествайки как се движат арматурата и пролетта, те могат да направят релетата по -бързи и по -надеждни. Това прави релетата полезни за неща като автомобили и комуникационни системи.

Заграждение и терминални връзки

Връзките и терминалните връзки са ключови части на релето. Заграждението предпазва релето от щети и лошо време. Той помага на релето да работи добре в различни ситуации.

Какво е заграждението?

Заграждението е външното покритие на релето. Той защитава намотката, арматурата и контактите от мръсотия, вода и удари. Създателите използват пластмаса или метал, за да изградят корпуса. Пластмасата е евтина и лека, докато металът е по -силен и се справя по -добре с топлината.

Съвет:Изберете реле с правилното заграждение за вашите нужди. Металните са чудесни за горещи индустриални места.

Запечатаният корпус спира вредните неща да влязат вътре. Някои са ясни, така че можете да видите как работи релето.

Какво представляват терминалните връзки?

Терминалните връзки са петна, където проводниците се прикрепят към релето. Те оставят релето да се свърже с други вериги. Те се поставят извън заграждението за лесен достъп.

Релетата имат два основни типа терминали:

• Терминали на бобината:Свържете релето към веригата за управление с ниска мощност.

• Контактни терминали:Свържете релето към веригата с висока мощност, която контролира.

Терминалите са направени да държат проводници плътно и сигурно. Те използват винтове, скоби или запояване, за да поддържат проводници на място.

Защо тези функции са важни?

Заграждението и терминалните връзки помагат на релето да продължи по -дълго и да работи по -добре. Силният корпус спира щетите, а добрите терминали поддържат стабилен електрически поток. Лошите терминали могат да причинят свободни проводници и проблеми с релето.

Проверете терминалите за ръжда или износване, когато настройвате реле. Редовната грижа поддържа релето да работи и избягва внезапни проблеми.

Забележка:Грижата за корпуса и терминалите може да накара релето ви да продължи по -дълго и да работи по -надеждно.

Основна функция на релето: Как работи?

Как се активира релето

Релетата работят, като реагират на малки електрически сигнали.Когато малък ток тече в релето, намотката му прави магнитно поле. Това магнитно поле се движи част, наречена арматура, която отваря или затваря вериги.

Ето как работи стъпка по стъпка:

• Релетата са превключватели, които използват магнити за управление на веригите.

• Намотката получава мощност и създава магнитно дърпане.

• Това дърпане движи арматурата, оставяйки релето да се справи с големи захранващи товари.

Този процес спомага безопасно за защита на системите и контролните вериги. Релетата улесняват контрола на мощни устройства с малки сигнали. Те са полезни във фабрики и домашни джаджи.

Как релета превключва вериги

Превключващата част е най -важната в релето. Когато бобината получи захранване, арматурата се придвижва към отваряне или затваряне на вериги. Това зависи от типа контакт на релето: нормално отворен (не) или нормално затворен (NC).

Релетата се правят за превключване на надеждно. Качеството им се проверява от неща като процент на отказ и време за отскачане. По -долу е таблица, показваща процента на отказ за различни нива на релето:

Релетата са предназначени да намалят времето за отскачане. Времето за отскачане се случва, когато контактите трептят по време на превключване. По -малкото време за отскачане означава по -плавна работа и по -дълъг живот на релето. Знаейки, че това ви помага да изберете правилното реле за вашите нужди.

Работата на електромагнитната бобина

Електромагнитната намотка е ключова за това как работи релето.Когато токът тече през бобината, той прави магнитна сила. Тази сила движи арматурата, която отваря или затваря вериги.

Силата на бобината зависи от това колко телени бримки има и използвания ток. Повече бримки правят магнитната сила по -силна, но твърде много може да забави релето. Инженерите изучават тези ефекти, за да направят по -добри дизайни.

Релетата се нуждаят от добри намотки, за да работят добре. Независимо дали във фабрики или електроника, намотката гарантира, че релето работи правилно. Като научите за намотката, можете да видите защо релетата са толкова важни в електрическите системи.

Приложения на релета с общо предназначение

Индустриални системи за автоматизация и управление

Релетата с общо предназначение са важни за индустриалната автоматизация. Те помагат на машините да работят автоматично, като прави задачите по -бързи и по -лесни. Тези релета свързват системите за управление към машините, осигурявайки плавни операции. Например, релето може да стартира двигатели или да премества конвейерни ленти, когато е сигнализирано от контролен панел.

Релетата също подобряват безопасността във фабриките. Те откриват електрически проблеми и изключват вериги за защита на работниците и оборудването. В енергийните системи релетата спират претоварването и късо съединение, спестявайки време и ремонтни разходи.

Използването на релета опростява трудните работни места и повишава производителността във фабриките.

Автомобилни приложения

Днес релетата са от решаващо значение в автомобилите. Те контролират неща като стартиране на двигателя, светлините и системите за безопасност. Например, релето гарантира, че фаровете се включват и изключват правилно. В съвременните автомобили релетата също управляват GPS, музикални системи и климатик.

Автомобилите използват релета, защото се справят добре с висока мощност. Проучванията показват това55% от продажбите на релета идват от употребата на автомобили. Това е така, защото автомобилите сега зависят от напредналата електроника.

Релетата също правят автомобилите по -безопасни. Те контролират въздушните възглавници, спирачките и други функции за безопасност. Надеждните релета гарантират, че тези системи работят по време на извънредни ситуации.

Домашни уреди и потребителска електроника

Релетата са често срещани в домашните устройства. Те контролират уреди като перални машини, хладилници и климатици. Например, реле в пералня превключва скоростта на двигателя по време на измиване.

Енергийното пестене е голяма причина за използването на релета в домовете.Твърди състояния (SSRS)Използвайте по -малко мощност и спестете енергия. Изследванията показват уреди с употреба на SSRS12-18% по -малко електричество, подпомагане на екологичните потребители.

Умните домове също зависят от щафетите. Те ви позволяват да контролирате светлините, отоплението и сигурността отдалеч. До 2030 г. 70% от домовете могат да използват интелигентни технологии, увеличавайки търсенето на релета.

Релетата правят устройствата с висока мощност по-безопасни. SSRS превключва без искри, понижавайки рисковете от пожар. Проучване от 2022 г. установи, че SSR уреди са имали62% по -малко пожари в Южна Корея. Това прави Relays ключ за съвременните приспособления за дома.

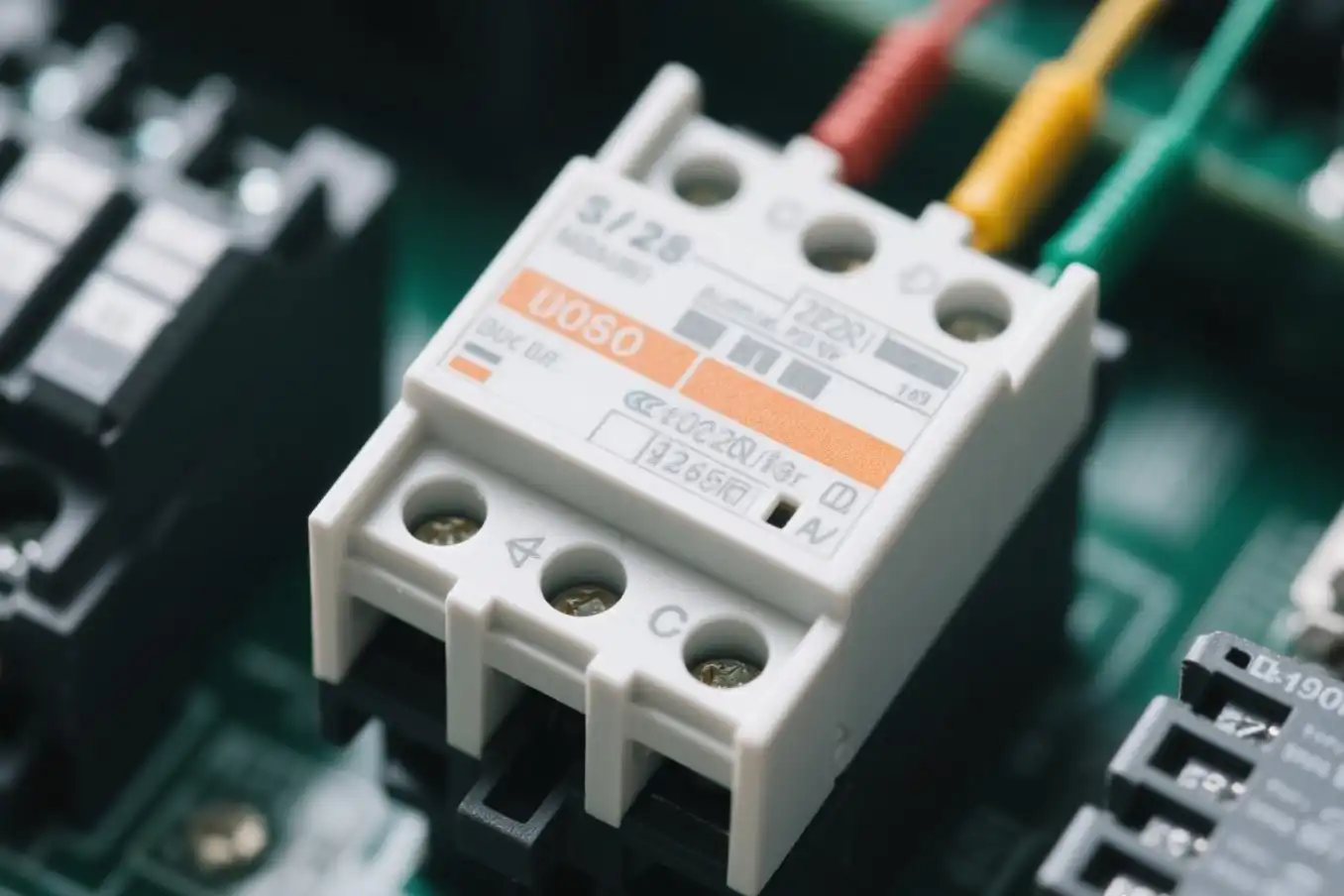

Телекомуникации и маршрутизиране на сигнали

Релетата са важни за телекомуникациите. Те ръководят сигналите между устройства и системи. Мислете за тях като за мениджъри на трафик за електрически сигнали. Когато релето получи сигнал, той го изпраща до правилния път. Това помага да се поддържа комуникацията гладка и организирана.

Големите телекомуникационни мрежи зависят от релейни модули. Тези модули вършат задачи като превключване на обаждания и изпращане на данни. Например, когато се обадите на някого, Relays се уверете, че гласът ви достига до тях.

Релетата също правят сигналите по -добри. Те отделят вериги, за да спрат смущения. Това поддържа комуникацията ясна и надеждна. Инженерите проектират релета, за да работят добре в бързите мрежи. Те тестват ги, за да отговорят на съвременните телекомуникационни нужди.

Релейни модули се намират в рутери, превключватели и базови станции. Тези устройства използват релета, за да поддържат връзките стабилни. В безжичните системи релетата изпращат сигнали на далечни разстояния. Те засилват слабите сигнали, за да не губят сила.

Твърдо-щатните релейни модули са често срещани в телекомуникациите. Те се превключват по -бързо и продължават по -дълго от по -старите релета. Те се справят точно с високочестотни сигнали. Това ги прави чудесни за интернет и сателитни системи

.

Релетата улесняват големите мрежи за управление. Те подобряват връзките и ефективността на системата. Научаването как работата на релетата показва тяхната роля за поддържането на нас.

Съвет:Изберете релейни модули, направени за бързи и високочестотни телекомуникационни задачи.

Предимства на използването на релета с общо предназначение

Универсалност в различни приложения

Релетата с общо предназначение са полезни за много индустрии и устройства. Те работят в области като автоматизация, електроника и дори музикално оборудване. Например, релетата помагат за контрол на роботи, HVAC системи и електрически китари. Способността им да се справят с различни задачи ги прави популярни сред инженерите.

Ето таблица, показваща къде се използват релета:

Релетата могат да се справят с прости и сложни задачи в индустриите.

Електрическа изолация между веригите

Релетата поддържат контролните вериги отделно от веригите с висока мощност. Това предотвратява повреда на чувствителни части от високо напрежение или ток.

Например, в домашните уреди, релетата защитават системите с ниска мощност от двигатели с висока мощност. Това разделяне подобрява безопасността и надеждността на системата.

Съвет:Изберете релета, които съответстват на вашето напрежение и нуждите на тока за по -добра безопасност.

Ефективност на разходите и надеждността

Релетата са достъпни за контролиране на веригите.Те струват по -малко от напредналите системи като PLC. Релетата също спестяват пари чрез намаляване на провалите и ремонтни разходи.

Релетата са надеждни и продължават с хиляди цикли. Те са лесни за инсталиране и поддържане, дори и без специални умения.

Релетата са интелигентен избор за проекти на DIY или големи индустриални настройки. Те предлагат надеждно и удобно за бюджета решение.

Лесно за настройка и се грижи

Релетата с общо предназначение са направени така, че да бъдат лесни за използване. Независимо дали за домашен проект или фабрика, те са лесни за инсталиране и поддържане.

За да настроите реле, имате нужда от основни инструменти и ръководство за окабеляване. Повечето релета имат обозначени петна за проводници, така че свързването им е просто. Можете да ги прикрепите към панел или DIN релса, в зависимост от типа. Това улеснява приспособяването на релето към вашите нужди.

Грижата за релетата е също толкова лесно. Проверявайте ги често за проблеми като изгорени части или разхлабени проводници. Почистването на контактите с мека четка или почистващ препарат поддържа да работят добре. Ако релето се счупи, замяната му е бърза и евтина. Нямате нужда от специални умения, за да го разменяте, спестявайки време и усилия.

Релетата също са трудни. Мнозина могат да се справят с топлина и разклащане, без да се чупят. Това означава, че няма да е необходимо да ги заменяте често, дори при твърди условия.

Избирането на правилното реле за вашата работа ви дава надежден инструмент за поддръжка с ниска поддръжка. Независимо дали за фабрика или дом, релетата улесняват работата и поддържат добре системите.

Съвет:Следвайте инструкциите на производителя, за да помогнете на релето ви да продължи по -дълго.

Предизвикателства и съображения за релета с общо предназначение

Контактно износване и живот

Релетата използват механични контакти за превключване на вериги, но те се износват с течение на времето. Всеки път, когато реле работи, контактите му са изправени пред физически стрес. Това многократно движение може да причини щети като ерозия или копаене. Задачите с висока мощност правят това износване да се случи по-бързо, особено с големи течения.

За да намалите носенето на контакт, изберете релета, направени за конкретни работни места. Например контактите от сребърна или медна сплав продължават по -дълго и устояват на повреда. Почистването на контактите редовно също им помага да работят по -добре и да издържат по -дълго.

Съвет:Изберете релета със силни материали за системи с висока мощност, за да избегнете износване и подобряване на надеждността.

Ограничения при високочестотно превключване

Релетата с общо предназначение не са чудесни за бързи задачи за превключване. Техните движещи се части, като арматурата и пружината, ги забавят. Те обикновено превключват в5 до 15 милисекунди, който е по-бавен от твърдо състояние на релета (SSR). SSR могат да превключват за около 1 милисекунда, което ги прави по -добри за бързи операции.

Механичните части в релетата се износват по -бързо, когато се използват за често превключване. Индуктивните намотки в релетата могат да създават високо напрежение, когато са изключени. Тези шипове причиняват електромагнитни смущения (EMI), които могат да объркат системи наблизо и по -ниска производителност.

• Факти за изпълнение:

• •



    Релета с общо предназначение: скорост на превключване на 5–15 ms.

  • Твърдо състояние на релета: ~ 1 ms скорост на превключване.

  • EMI рискува от шипове на бобината по време на изключване.

За системи, нуждаещи се от бързо превключване, SSR са по -добър избор за ефективност и надеждност.

Ефекти на температурата и влажността

Температурата и влажността могат да променят начина, по който работят релетата. Топлината може да повлияе на електрическите части, причинявайки проблеми със сигнала или повреда. Високата топлина също уврежда материалите по -бързо, наранявайки изолацията и проводимостта. Това може да накара релетата да се провалят по -рано.

Влажността е друг проблем. Влагата може да ръждясва части за релето и да причини електрически течове. Високата влажност прави повърхностите да провеждат електричество повече, което води до късо съединение или проблеми с сигнала. Промените в температурата и влажността заедно влошават тези проблеми с времето.

• Екологични предизвикателства:

• •



    Промените в температурата влияят на електрическите частии здравина на материала.

  • Влажността причинява ръжда, течове и увреждане на материала.

  • Колоезденето между горещи и влажни условия ускорява износването на релето.

За да поддържате релетата да работят добре, изберете такива с заграждения, направени за трудни условия. Редовните проверки могат да помогнат за намиране и отстраняване на проблеми, причинени от топлина или влага.

Забележка:Релетата с запечатани капаци и устойчиви на ръжда материали работят по-добре в екстремни среди.

Съвместимост със съвременните електронни системи

Съвременните системи се нуждаят от части, които са бързи и надеждни.Релета с общо предназначениеса гъвкави и контролни вериги добре. Те работят в умни домове и фабрични машини.

Релетата защитават деликатната електроника, като поддържат веригите разделени. Например, релето запазва микроконтролера в безопасност, докато контролира двигателите или светлините.

Релетата също се свързват с програмируеми логически контролери (PLC). PLCS автоматизира задачите във фабриките. С реле един PLC може да управлява много устройства наведнъж. Това прави тежките работни места по -лесни и по -бързо.

Някои релета не се справят добре с бързите сигнали. Твърдощите релета са по-добри за бързо превключване и точни сигнали. Те са чудесни за модерни системи като комуникационни мрежи.

Топлината и влагата могат да навредят на релетата. Съвременните системи често са изправени пред трудни условия. Силните заграждения и материали помагат на релето да издържат по -дълго и да работят по -добре.

Изберете релета, които съответстват на нуждите на вашата система. Това гарантира, че работят гладко и продължават дълго време. Независимо дали за домове или фабрики, релетата са ключови за контролирането на веригите.

Релето с общо предназначение е важно в днешните електрически системи. Той помага лесно и безопасно да контролират мощните вериги. Това го прави полезен за фабрики, домове и автомобили. Релетата опростяват електрическите контроли, подобрявайки безопасността и ефективността. Те са универсални, достъпни и надеждни. Те обаче имат ограничения като износване и по -бавно превключване. Познаването на тези подробности ви помага да изберете най -доброто реле за вашите нужди.

Често задавани въпроси

По какво се различават релетата с общо предназначение от твърдите щати?

Релетата с общо предназначение използват движещи се части за превключване на вериги. Вместо това твърдо състояние използват електронни части. Твърдите състояния релетата са по-бързи и продължават по-дълги. Релетата с общо предназначение се справят по-добре с по-големи натоварвания на мощността.

Какви метали се използват за релейни контакти?

Релейни контакти се правят от сребърни, медни сплави или златни метали. Тези материали оставят електричеството да тече добре и да се противопостави на повреда. Това поддържа релето да работи надеждно с течение на времето.

Как можете да направите релето да продължи по -дълго?

За да направите релето последно, почиствайте често контактите си. Избягвайте да го използвате за задачи, за които не е проектиран. Инсталирайте го правилно и го проверявайте редовно, за да спрете ранното износване.

Могат ли релетата да работят при тежки условия?

Да, някои релета са направени за трудна среда. Запечатаните капаци и устойчивите на ръжда материали ги предпазват от топлина, вода и мръсотия. Това им помага да работят добре на екстремни места.

Какво се случва, ако релето спре да работи?

Ако релето се провали, веригите могат да спрат или да действат. Можете да го замените, като следвате ръководството на производителя. Проверката на релетата често помага да се избегнат внезапни проблеми.
