Като доставчик на релета с висока мощност от 24 V, видях от първа ръка колко важно е да има стабилна производителност на превключване в тези устройства. Независимо дали ги използвате в индустриална автоматизация, системи за разпределение на електроенергия или други приложения с висока мощност, стабилният превключвател може да бъде разликата между гладката работа и системните повреди. В този блог ще споделя някои практически съвети как да подобря стабилността на превключване на 24V релета с висока мощност.
1. Разбиране на основите на 24V релета с висока мощност
Преди да навлезем в начините за подобряване на стабилността, нека набързо да разгледаме какво представляват 24V релета с висока мощност. Тези релета са проектирани да се справят с високи токови и напреженови натоварвания при 24V захранване. Те се използват в широк спектър от приложения, от управление на големи двигатели до управление на потока на енергия в електрически табла.

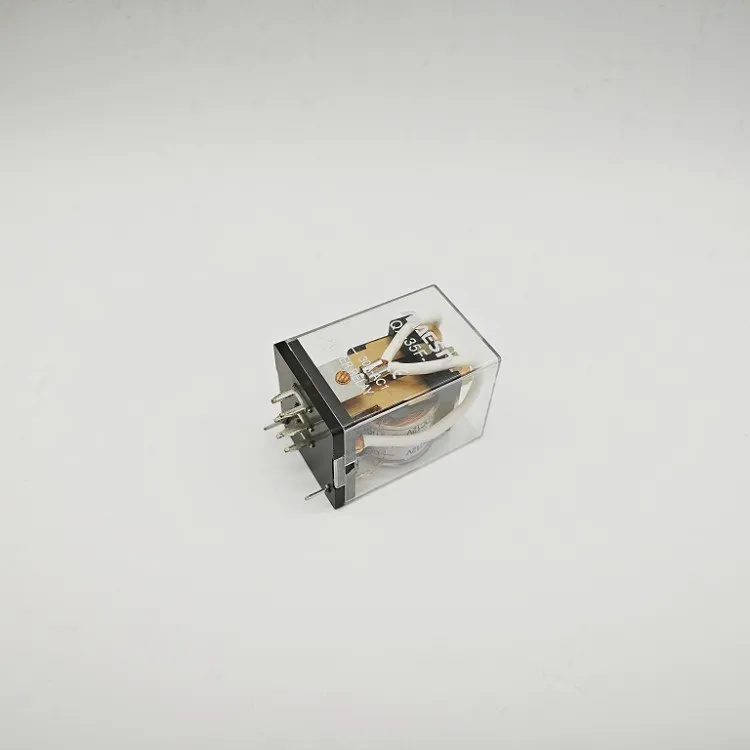

Един често срещан тип 24V реле с висока мощност е24v 80a реле. Той може да се справи с до 80 ампера ток, което го прави подходящ за приложения със среден размер и висока мощност. Друг вариант е24-волтово реле за постоянен ток, който е универсален избор, осигуряващ надеждно превключване при 24 волта DC. И за изключително високи изисквания за мощност, the24V200A Реле с висока мощностсе откроява, способен да работи до 200 ампера.
2. Правилна инсталация
Първата стъпка за осигуряване на стабилно превключване е правилната инсталация. Трябва да се уверите, че релето е монтирано здраво. Разхлабеният монтаж може да причини вибрации, които на свой ред водят до непоследователно превключване. Например, ако релето е монтирано в среда, където има много движение, като превозно средство или машина с вибриращи части, от решаващо значение е да използвате устойчиви на вибрации монтажни скоби.
Освен това обърнете внимание на окабеляването. Неправилното окабеляване може да доведе до електрически смущения и спадове на напрежението. Уверете се, че кабелите са правилно оразмерени за тока, който ще носят. Използването на твърде тънки кабели може да доведе до прегряване и нестабилна работа. И винаги двойно - проверявайте връзките, за да сте сигурни, че са стегнати и без корозия.
3. Правилно захранване с напрежение
24V релета с висока мощност са проектирани да работят при определено напрежение. Всяко отклонение от това напрежение може да повлияе на стабилността на превключване. Трябва да осигурите чист и стабилен източник на захранване от 24 V. Флуктуациите в захранването могат да доведат до преждевременно превключване на релето или изобщо да не успее да превключи.
Ако използвате източник на постоянен ток, уверете се, че има ниска пулсация и добро регулиране. Захранване с висока пулсация може да внесе шум в управляващата верига на релето, което води до нестабилно превключване. Можете също така да обмислите използването на регулатор на напрежението, за да поддържате постоянен изход от 24 V.
4. Защита на бобината
Бобината на релето е един от най-критичните компоненти. Защитата му е жизненоважна за стабилното превключване. Пренапрежението или високите токови удари могат да повредят бобината, причинявайки неизправност на релето. За да защитите бобината, можете да използвате диод паралелно с нея. Диодът ще осигури път за обратно - EMF (електродвижеща сила), генериран, когато намотката е изключена. Това предотвратява пикове на напрежението, които иначе биха могли да повредят бобината.
Супресорите за преходно напрежение (TVS) също са чудесен вариант. Те могат бързо да абсорбират и разсейват високи енергийни удари, предпазвайки намотката от внезапни пикове на напрежението. Изберете TVS с номинално напрежение, което е подходящо за напрежението на бобината на вашето реле.
5. Защита при контакт
Контактите на 24V високомощно реле са отговорни за носенето на високотоков товар. С течение на времето тези контакти могат да се износят поради дъгова дъга, която се появява, когато контактите се отварят и затварят. Електрическата дъга може да причини хлътване на контактите, което увеличава контактното съпротивление и води до нестабилно превключване.
За да намалите искренето, можете да използвате вериги за защита на контактите. Един често срещан метод е да се използва демпферна верига RC (резистор - кондензатор). RC веригата абсорбира енергията, съхранена в индуктивния товар, когато контактите се отворят, намалявайки дъгата. Друг вариант е да използвате металооксиден варистор (MOV). MOV могат бързо да намалят напрежението през контактите, като ги предпазват от преходни процеси с високо напрежение.
6. Екологични съображения
Средата, в която работи релето, играе важна роля за неговата стабилност при превключване. Високите температури могат да причинят разширяване на вътрешните компоненти на релето, което да повлияе на контактното налягане и производителността на бобината. От друга страна, ниските температури могат да направят изолационните материали по-крехки, което води до потенциални къси съединения.
Важно е да инсталирате релето в зона с подходяща вентилация. Ако релето е инсталирано в кутия, уверете се, че има достатъчно място за циркулация на въздуха. Може също да се наложи да обмислите използването на радиатор, ако релето работи в среда с висока температура.
Прахът и влагата също могат да имат отрицателно въздействие върху работата на релето. Върху контактите може да се натрупа прах, увеличавайки контактното съпротивление. Влагата може да причини корозия, която може да повреди контактите и намотката. За да защитите релето от тези фактори на околната среда, можете да използвате запечатани кутии или конформни покрития.
7. Редовна поддръжка
И накрая, редовната поддръжка е ключова за осигуряване на дългосрочна стабилност на превключването. Трябва периодично да проверявате релето за признаци на износване. Проверете контактите за хлътване, намотката за повреда и окабеляването за разхлабени връзки или корозия.
Почистете контактите, ако са замърсени. Може да се използва обикновен почистващ препарат за контакти, за да се отстранят всякакви остатъци или окисление. Ако контактите са силно износени, може да се наложи да ги смените. Също така проверете съпротивлението на изолацията на релето, за да се уверите, че няма късо съединение.
Заключение
Подобряването на стабилността на превключване на реле с висока мощност от 24 V изисква комбинация от правилна инсталация, правилно захранване с напрежение, защита на компонентите, управление на околната среда и редовна поддръжка. Като следвате тези съвети, можете да гарантирате, че вашите релета работят надеждно и ефективно, намалявайки риска от системни повреди и прекъсвания.
Ако сте на пазара за 24V релета с висока мощност или се нуждаете от повече съвети как да подобрите работата им, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите най-добрите решения за вашите конкретни приложения и да гарантираме, че вашите системи работят гладко.
Референции
- „Наръчник за реле“ – изчерпателно ръководство за релейна технология и приложения.
- Индустриални бели книги за проектиране и производителност на високомощни релета.
