йо! Аз съм доставчик на релета за печатни платки и днес искам да говоря за разликата между блокиращи и незаключени релета за печатни платки. Това е тема, която често обърква много хора в света на електрониката, така че съм тук, за да я разбия по лесен начин.
Да започнем с основите. PCB релето е решаващ компонент в много електронни устройства. Той действа като превключвател, контролиращ потока на електрически ток. Но не всички релета са създадени еднакви. Има блокиращи и незаключващи типове и всеки има свои собствени уникални характеристики и приложения.
Релета за PCB без блокиране
Първо, нека да разгледаме релетата за PCB без блокиране. Това са по-често срещаният тип. Можете да мислите за тях като за вашите класически превключватели за включване и изключване. Когато подадете захранване към бобината на релето, то затваря превключвателя, позволявайки на тока да тече през него. След като спрете захранването от бобината, превключвателят се връща в първоначалното си положение и токът спира да тече.
Основното предимство на нефиксиращите релета е тяхната простота. Те са лесни за разбиране и използване, което ги прави популярен избор за много приложения. Например, във верига за управление на мотор, можете да използвате реле без блокиране за стартиране и спиране на двигателя. Когато искате моторът да работи, вие изпращате захранване към бобината на релето и моторът стартира. Когато искате да спре, прекъсвате захранването и двигателят се изключва.
Друг плюс е, че релетата без блокиране обикновено са по-достъпни. Те имат ясен дизайн, което означава, че са по-евтини за производство. Така че, ако сте с ограничен бюджет, неблокиращото реле може да е правилният вариант.
Има обаче и някои недостатъци. Тъй като релето без блокиране се нуждае от непрекъснато захранване, за да остане в положение "включено", то може да консумира повече енергия с течение на времето. Това може да е проблем в приложения, където енергийната ефективност е критична.
Ако се интересувате от релета без блокиране, имаме на разположение широка гама от опции. Например нашата30A12V Реле 4 - Пине чудесен избор за приложения, които изискват сравнително голям токов капацитет. Той е надежден и може да се справи с работата с лекота.
Заключващи релета за печатни платки
Сега нека да преминем към заключващите релета за PCB. Те са малко по-сложни, но предлагат някои уникални предимства. Заключващото реле има две стабилни състояния: "включено" и "изключено". След като го настроите на едно от тези състояния, той остава там, без да е необходимо непрекъснато захранване на бобината.
За да промените състоянието на блокиращо реле, обикновено трябва да изпратите кратък импулс на мощност към бобината. Например, положителен импулс може да постави релето в положение "включено", а отрицателен импулс може да го превключи обратно в положение "изключено".
Едно от най-големите предимства на заключващите релета е тяхната енергийна ефективност. Тъй като те не се нуждаят от непрекъснато захранване, за да поддържат състоянието си, те могат да спестят много енергия в дългосрочен план. Това ги прави идеални за захранвани с батерии устройства или приложения, където консумацията на енергия е основен проблем.
По отношение на надеждността заключващите релета също имат предимство. Тъй като не се налага непрекъснато да се включват и изключват в отговор на непрекъснато захранване, те изпитват по-малко износване на контактите. Това може да удължи живота на релето и да намали нуждата от поддръжка.
Но заключващите релета не са без своите недостатъци. Те са по-сложни за управление в сравнение с нефиксиращите релета. Трябва да имате верига, която може да генерира подходящите импулси за превключване на състоянието на релето. Освен това те обикновено са по-скъпи поради по-сложния си дизайн.

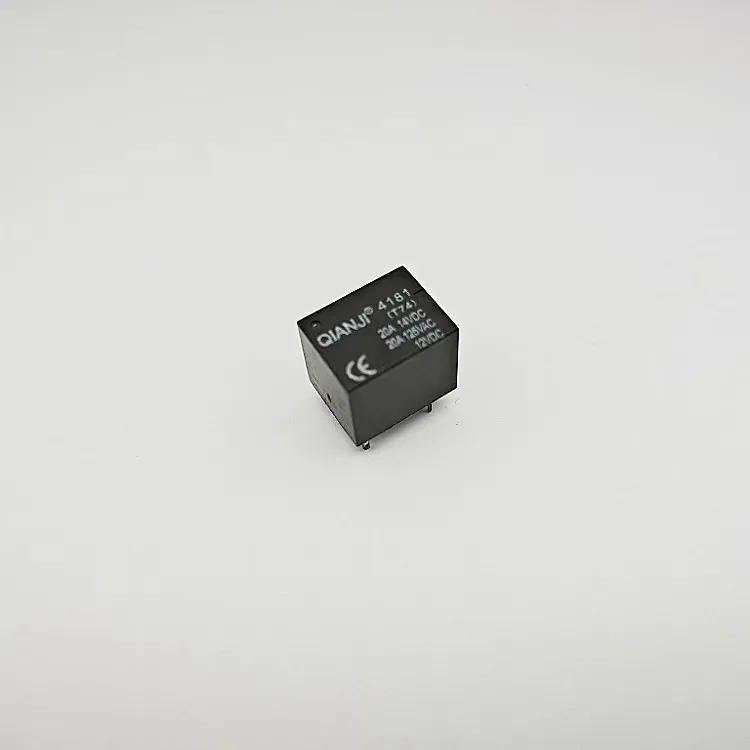

Ние също така предлагаме избор от блокиращи релета. Нашите20a Реле 5 Pinе популярен избор за тези, които търсят заключващо реле със среден обхват на тока. Той е компактен и ефективен, което го прави подходящ за различни приложения.
Сравнение на приложенията
Нека да разгледаме някои специфични приложения, за да видим колко важен е изборът между блокиращи и нефиксиращи релета.
Домашна автоматизация
В системите за домашна автоматизация често се използват релета без блокиране за просто включване и изключване на управление на осветлението и вентилаторите. Например, когато натиснете бутон на стенен ключ, незаключващото реле получава захранване и включва светлината. Когато натиснете бутона отново, захранването се прекъсва и светлината изгасва. Това е просто и лесно за изпълнение решение.
От друга страна, заключващите релета могат да се използват за по-сложни сценарии. Например, в интелигентна система за щори за прозорци, може да се използва заключващо реле за управление на позицията на щорите. След като сенникът е настроен на определена позиция, релето може да остане в това състояние, без да консумира енергия, което е чудесно за енергийно съзнателни собственици на жилища.
Автомобилна електроника
В автомобилите нефиксиращите релета обикновено се използват за неща като управление на фаровете и чистачките на предното стъкло. Когато включите превключвателя на фаровете, незаключващото реле затваря веригата и фаровете се включват. Когато изключите ключа, релето се отваря и фаровете изгасват.
Заключващите релета обаче могат да бъдат намерени в приложения, където запазването на мощността е от решаващо значение, като например в алармената система на автомобила. След като алармата е настроена, заключващото реле може да поддържа системата активирана, без постоянно да черпи енергия от батерията.
Индустриално оборудване
В промишлени условия релетата без блокиране често се използват за управление на мотори, работа на конвейерна лента и други приложения, където трябва често да стартирате и спирате оборудване. Те са надеждни и могат да се справят с високи токови натоварвания.
Заключващите релета се използват в приложения, където поддържането на състояние е важно, като например в системи за безопасно изключване. След като системата бъде активирана или деактивирана, заключващото реле може да поддържа това състояние без необходимост от непрекъснато захранване, което е от съществено значение при критични промишлени процеси.
Ако работите по индустриален проект и се нуждаете от висококачествено реле, нашитеРеле 10a 8 Pinможе да бъде страхотен вариант. Проектиран е да отговори на изискванията на индустриалната среда.
Направете правилния избор
И така, как решавате дали да използвате заключващо или незаключващо реле за PCB за вашия проект? Ето някои фактори, които трябва да имате предвид:
- Консумирана мощност: Ако енергийната ефективност е основен приоритет, заключващото реле вероятно е по-добрият избор. Но ако консумацията на енергия не е основен проблем, едно реле без блокиране може да е достатъчно.
- Сложност на контрола: Ако ви е удобно да проектирате по-сложна верига за управление, можете да изберете заключващо реле. Въпреки това, ако искате просто и лесно за изпълнение решение, релето без блокиране е правилният начин.
- цена: Релетата без блокиране обикновено са по-евтини, така че ако имате ограничен бюджет, те са добър вариант. Но ако можете да си позволите допълнителните разходи, дългосрочните ползи от заключващото реле може да си струват.
Заключение
В заключение, както заключващите, така и незаключващите PCB релета имат своите силни и слаби страни. Разбирането на разликите между тях е от решаващо значение за правилния избор за вашия електронен проект. Независимо дали имате нужда от прост превключвател за включване и изключване или от по-енергийно ефективно решение, ние разполагаме с широка гама от релета за печатни платки, за да отговорим на вашите нужди.
Ако се интересувате от закупуването на PCB релета за вашия проект, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите идеалното реле за вашите специфични изисквания. Нашият екип от експерти може да ви предостави подробна информация и насоки, за да сте сигурни, че ще вземете най-доброто решение.
Така че, независимо дали работите върху малък проект „Направи си сам“ или широкомащабно индустриално приложение, ние ще ви покрием. Нека започнем разговора и намерим идеалното реле за печатна платка за вас!
Референции
- Дорф, RC и Свобода, JA (2019). Въведение в електрическите вериги (10-то издание). Уайли.
- Флойд, TL (2017). Принципи на електрическите вериги: конвенционална текуща версия (10-то издание). Пиърсън.
